Ortası Dıştan Basınçlı Kompansatör (Sismik İzolatör Kompansatörü)
Ayvaz Ortası Dıştan Basınçlı Kompansatörü (Sismik izolatör kompansatörü) deprem ve çökme gibi her yöndeki çok yüksek miktardaki hareketleri (X, Y, Z yönlerindeki) emerek boru hattının zarar görmesini engeller. Esnek ve hareketli yapıları sayesinde rijit boru sistemlerini stresten arındırır. Körük dizayn ve üretimi EJMA standartlarına göre yapılmaktadır.
Malzeme Yapısı:
DIN17440’a uygun olarak paslanmaz çelik; bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilebilir.
Bağlantılar:
Döner flanşlı, Sabit Flanşlı, Kaynak boyunlu, Yivli, Dişli
Basınç Değerleri:
Ortası Dıştan Basınçlı Kompansatörü standart 175PSI/250PSI basınç sınıflarında üretilmekte olup daha yüksek basınç sınıfları için özel dizaynlar yapılabilmektedir. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.
Sıcaklık Aralığı:
Malzeme seçimine bağlı olarak -196 °C’den 600 °C’ye kadar.
Nominal Çap:
DN25 (1″) – DN5000 (200″)
Uygulama:
Ortası Dıştan Basınçlı Kompansatörler; Sismik (Deprem) izolatör bulunan binaların yangın, ısıtma-soğutma, sıhhi tesisat, buhar tesisatı, medikal gaz vb. hatlarda kullanılmaktadır.
Açıklama
Ayvaz Ortası Dıştan Basınçlı Kompansatörü (Sismik izolatör kompansatörü) deprem ve çökme gibi her yöndeki çok yüksek miktardaki hareketleri (X, Y, Z yönlerindeki) emerek boru hattının zarar görmesini engeller. Esnek ve hareketli yapıları sayesinde rijit boru sistemlerini stresten arındırır. Körük dizayn ve üretimi EJMA standartlarına göre yapılmaktadır.
Malzeme Yapısı:
DIN17440’a uygun olarak paslanmaz çelik; bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilebilir.
Bağlantılar:
Döner flanşlı, Sabit Flanşlı, Kaynak boyunlu, Yivli, Dişli
Basınç Değerleri:
Ortası Dıştan Basınçlı Kompansatörü standart 175PSI/250PSI basınç sınıflarında üretilmekte olup daha yüksek basınç sınıfları için özel dizaynlar yapılabilmektedir. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.
Sıcaklık Aralığı:
Malzeme seçimine bağlı olarak -196 °C’den 600 °C’ye kadar.
Nominal Çap:
DN25 (1″) – DN5000 (200″)
Uygulama:
Ortası Dıştan Basınçlı Kompansatörler; Sismik (Deprem) izolatör bulunan binaların yangın, ısıtma-soğutma, sıhhi tesisat, buhar tesisatı, medikal gaz vb. hatlarda kullanılmaktadır.
Shipping & Delivery
İlgili ürünler
Kare Kompansatörler
Kare kompansatörler; enerji üretimi, termik santraller, petrokimya, rafinaj, kimya ve çelik endüstrileri gibi çeşitli uygulama alanlarına sahip olup genellikle sıcak hava ve toz kanalları için kullanılır.Standart kanal boyutlarının olmaması, basınç ve sıcaklık kombinasyonlarının çok çeşitli olması nedeniyle her bir kare kompansatör, sistemin termal hareketlerini absorbe edecek en ekonomik çözümü sağlamak amacıyla özel olarak tasarlanıp üretilmektedir.TASARIM
Dairesel kompansatörler gibi, kare kompansatörler de her üç hareket türünü de emer: Eksenel, yanal ve açısal. Kare körük tasarımında yanal ve açısal hareketlerin hangi yönde yani körüğün uzun ve/veya kısa kenarına paralel olacağının bilinmesi kritik öneme sahiptir. Basınç geriliminin çevresel membran (kasnak) gerilimi olduğu dairesel körüklerden farklı olarak, kare körükler uzunlamasına bükülme gerilimleri için tasarlanmalıdır.YAPI
Kompansatörler basınçlı ekipmanların borulama sisteminin parçalarıdır. Bu bağlamda kompansatörlerin yapısı, Avrupa basınçlı ekipman direktifine (PED 2014/68/EU) ve ayrıca borulama işlemine yönelik Amerikan Ulusal Standardı ASME Bölüm VIII Div 1&2, ASME B 31.3'e göre tasarlanmış ve üretilmiştir.Borular, kapaklar, flanşlar, rot kolları gibi kompansatörlerin tüm bileşenleri boru gerilim analizi ile kontrol edilir ve böylece izin verilen gerilim değerlerine göre malzeme tipi ve kalınlığını seçmemize olanak sağlanır.AYVAZ KOMPANSATÖRLER İÇİN GENEL KABİLİYET ARALIĞI
• Çap: 6000x6000mm
• Tasarım basıncı: 150 bar'a kadar (Çapa ve sıcaklığa bağlı olarak)
• Vinç kapasitesi: 16 tona kadarTEST & SERTİFİKASYON
• Kompansatörler basınçlı ekipmanların boru sistemi parçalarıdır, bu bağlamda PED 2014/68/EU&ASME U Stamp-U2 Stamp'e göre tasarlanıp üretilmektedir.
• Genleşme derzleri tasarım basıncının 1,5 katı hidrostatik basınca maruz kalır.
• Tam vakum uygulamaları için 760 Hg/mm'de vakum testi de geçerlidir.
• Ayrıca uygun sızdırmazlık için helyum ile gaz kaçağı tespiti tavsiye edilir.
Dıştan Basınçlı Kompansatör
Çok uzun boru hatlarındaki yüksek genleşme miktarlarının absorbe edilebilmesi için çok boğumlu kompansatörler kullanılır. Boğum adedi arttıkça kompansatörün burulma olasılığı artar. Bu belli oranda layner ile önlenebilse de en iyi çözüm Dıştan Basınçlı Kompansatör uygulamasıdır. Ayrıca emniyet değerlerinin yüksek olması istenen akışkanlarda (Örneğin kızgın yağ vb.) kullanılması uygundur.Burada akışkanın yönü değiştirilerek basıncın körük dışına da uygulanması sağlanarak, yüksek basınç ve genleşme miktarlarına burulmadan dayanabilen kompansatör oluşur.Dıştan basınçlı kompansatörler, standart 30, 60, 90 ve 120mm genleşmeli olarak imal edilmekle birlikte istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür.Yapısı:
Dizayn ve üretim EJMA standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN 2401 standartlarına uygundur.Malzeme Yapısı:
DIN 17440'a uygun olarak paslanmaz çelik, bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilir. Diğer malzemeler isteğe bağlı olarak üretilebilir.Bağlantılar:
Sabit flanşlı, döner flanşlı, kaynak boyunlu, dişli, yivliNominal Çap:
DN 25 (1") - DN 1500 (60")Basınç Değerleri:
Dıştan basınçlı kompansatörler standart PN16 basınç sınıfında üretilmekte olup daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.Sıcaklık Aralığı:
Malzeme yapısına göre - 196 °C den + 600 °C e kadarUygulama:
Her çeşit boru hattında termal denge ve mekanik genleşme. En geniş uygulama alanı yeraltı boru hatlarıdır. Özellikle jeotermal hatlarda sık olarak kullanılır.

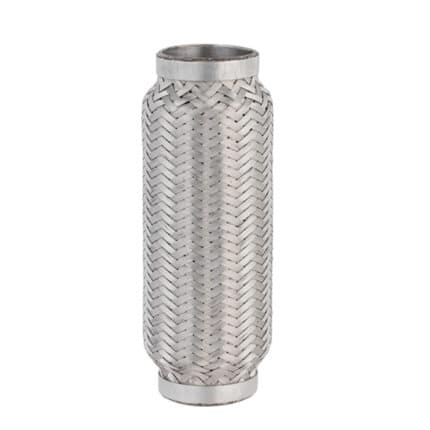

Egzoz Kompansatörleri
