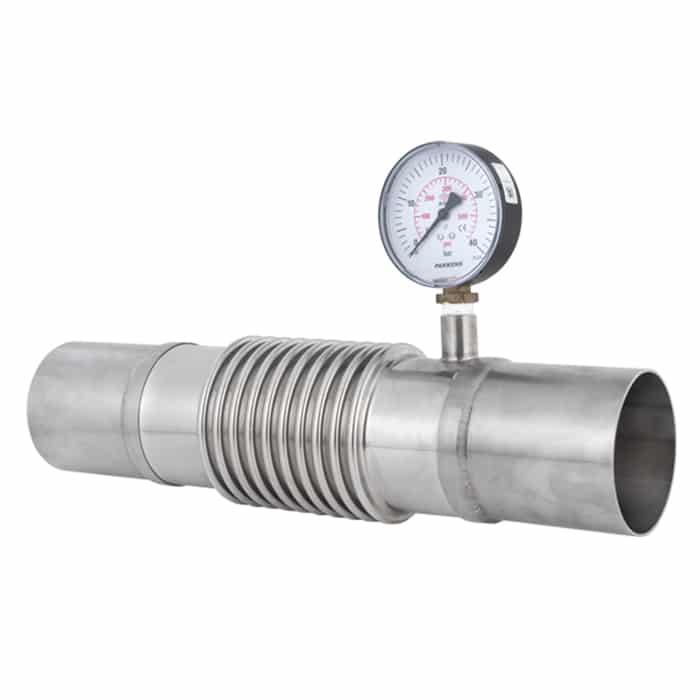

İki Katlı Test Edilebilir Körük

İki katlı test edilebilir körükler, kullanıcılara öngörülebilirlik rahatlığı sağlayacak şekilde tasarlanmıştır. İki katlı, test edilebilir bir körükte her bir kat, tam iç basınç yükünü ve sıcaklığı koruyacak şekilde tasarlanmıştır ve iç katta bir sızıntı oluşması durumunda bir güvenlik bölgesi sağlar.

Ayrıca dış kata bir manometre takarak iç katın durumunu değerlendirebilirsiniz. Basınç göstergesi bir iç katman sızıntısının meydana geldiğini gösterirse, kullanıcılar yeni bir parça satın alabilecek ve sistemi kapatmadan hemen bakım planlayabilecektir.

İKİ KATLI TEST EDİLEBİLİR KOMPANSATÖRÜN ÖZELLİKLERİ
Her kat, tüm hat basıncına ve sıcaklığına dayanacak şekilde tasarlanmıştır. İç kat sızıntısı durumunda dış kat hala sistemin çalışma koşullarını sürdürme kapasitesine sahiptir.

İki katlı test edilebilir körük elemanlarının her biri, aksesuar bağlantısı için kaplinli paslanmaz çelik boru test portları içerir. Bir basınç ölçer ile birleştirildiğinde, iç katmanın basıncı koruyup korumadığı veya bir sızıntı olup olmadığı hızlı bir şekilde izlenebilir. Test portunun doğrudan tesis kontrol odasına bağlanan bir elektronik izleme sistemine bağlanması da yaygındır. Her test portu, aksesuarların montajı sırasında körük boynuna tork yüklenmesinin tetiklenmemesini sağlayan çelik bir destekle yerinde tutulur.

KÖRÜK TASARIMI
Basınç dengeli kompansatörlerin körükleri EJMA 10 koduna göre tasarlanmıştır. Yüksek basınç uygulamaları için takviye halkalı çok katmanlı körükler kullanılır. Taşınan akışkanın cinsi, hareket değerleri (Eksenel, yanal, açısal) veya çalışma sıcaklığı, körük malzemesinin basınç ve kullanım ömrü gibi talep edilen özelliklere göre özelleştirilebilir.

YAPI
Kompansatörler basınçlı ekipmanların borulama sisteminin parçalarıdır. Bu bağlamda kompansatörler, Avrupa basınçlı ekipman direktifine (PED 2014/68/EU) ve ayrıca borulama işlemine yönelik Amerikan Ulusal Standardı ASME Bölüm VIII Div 1&2, ASME B 31.3’e göre tasarlanmış ve üretilmiştir.

Borular, kapaklar, flanşlar, rot kolları gibi kompansatörlerin tüm bileşenleri boru gerilim analizi ile kontrol edilir ve böylece izin verilen gerilim değerlerine göre malzeme tipi ve kalınlığını seçmemize olanak sağlanır.

AYVAZ KOMPANSATÖRLER İÇİN GENEL KABİLİYET ARALIĞI
• Çap: DN 15-6000
• Tasarım basıncı: 150 bar’a kadar (Çapa ve sıcaklığa bağlı olarak)
• Vinç kapasitesi: 16 tona kadar

TEST & SERTİFİKASYON
• Kompansatörler basınçlı ekipmanların boru sistemi parçalarıdır, bu bağlamda PED 2014/68/EU&ASME U Stamp-U2 Stamp’e göre tasarlanıp üretilmektedir.
• Kompansatörler, tasarım basıncının 1,5 katı hidrostatik basınca maruz kalır.
• Tam vakum uygulamaları için 760 Hg/mm’de vakum testi de geçerlidir.
• Ayrıca uygun sızdırmazlık için helyum ile gaz kaçağı tespiti tavsiye edilir.
