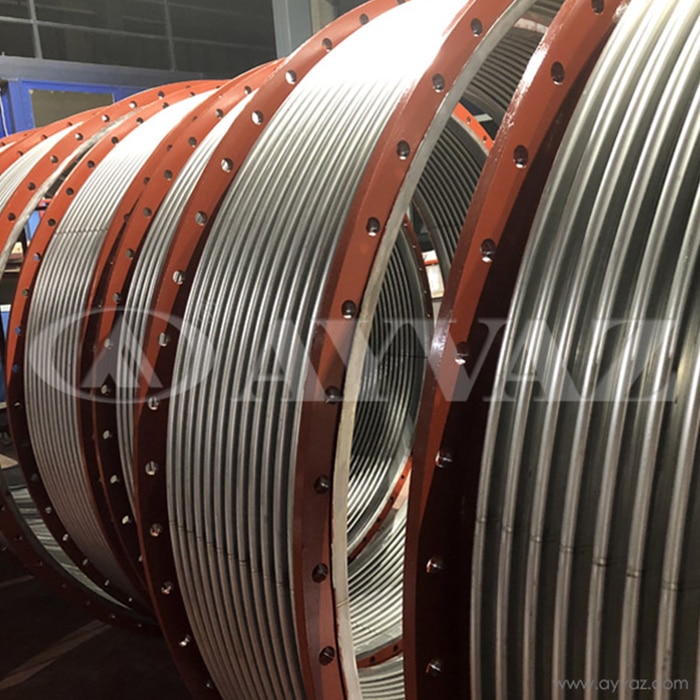

Egzoz Gazı Temizleme Kompansatörler (Scrubber)

Dirsek tipi basınç dengeli kompansatörler, standart kompansatörlere benzer uygulamalarda sıkça kullanılır, fakat boru veya ekipman üzerindeki basınç yükünün aşırı veya sakıncalı olduğu düşünülür. Basınç dengeli tasarımın en büyük avantajı, sisteme basınç yüklemesi yapmadan dışarıdan uygulanan eksenel hareketi absorbe etme yeteneğidir.Körüğün yaylanma oranından kaynaklanan kuvvet ortadan kaldırılmaz. Aslında, hem akış körüğünün hem de dengeleme körüğünün sıkıştırılması veya uzatılması gerektiğinden ve birleşik eksenel kuvvet boru hattına veya ekipmana etki ettiğinden, genellikle tek bir kompansatörünkinden daha fazladır. Körükleri hareket ettiren kuvvetler genellikle düşük büyüklükte olduğundan, küçük kuvvetlerden etkilenebilecek yakın aralıklı hareketli parçalara sahip son derece hafif ekipmanın söz konusu olduğu durumlar dışında, bunlar genellikle sakıncalı değildir. Yukarıdaki şekil, birleşik eksenel hareket ve yanal sapma için basınç dengeli kompansatörün tipik bir uygulamasını göstermektedir. Hem boru hattının sonundaki hem de türbin üzerindeki ankrajlar ara ankrajlardır ve yalnızca yönsel yönlendirme gereklidir. Uygun tasarımla türbinin hemen üzerindeki kılavuz, kompansatörün eksenel hareket kuvvetlerini türbine uygulamadan absorbe edecek şekilde yapılabilir. Türbin üzerine uygulanan tek kuvvet, kompansatörü yanal olarak saptırmak için gereken kuvvettir.KÖRÜK TASARIMI Basınç dengeli kompansatörlerin körükleri EJMA 10 koduna göre tasarlanmıştır. Yüksek basınç uygulamaları için takviye halkalı çok katmanlı körükler kullanılır. Taşınan akışkanın cinsi, hareket değerleri (eksenel, yanal, açısal) veya çalışma sıcaklığı, körük malzemesinin basınç ve kullanım ömrü gibi talep edilen özelliklere göre özelleştirilebilir.YAPI Kompansatörler basınçlı ekipmanların boru sisteminin parçalarıdır. Bu bağlamda genleşme derzlerinin konstrüksiyonu, Avrupa basınçlı ekipman direktifine (PED 2014/68/EU) ve ayrıca borulama işlemine ilişkin Amerikan Ulusal Standardı ASME Bölüm VIII Div 1&2, ASME B 31.3'e göre tasarlanmış ve üretilmiştir.Borular, kapaklar, flanşlar, rot kolları vb. gibi kompansatörlerin tüm bileşenleri boru stres analizi ile kontrol edilir ve böylece izin verilen gerilme değerlerine göre malzeme tipi ve kalınlığını seçmemize olanak sağlanır.Dirsek tipi basınç dengeli kompansatörler, standart kompansatörlere benzer uygulamalarda sıkça kullanılır, fakat boru veya ekipman üzerindeki basınç yükünün aşırı veya sakıncalı olduğu düşünülür. Basınç dengeli tasarımın en büyük avantajı, sisteme basınç yüklemesi yapmadan dışarıdan uygulanan eksenel hareketi absorbe etme yeteneğidir.Körüğün yaylanma oranından kaynaklanan kuvvet ortadan kaldırılmaz. Aslında, hem akış körüğünün hem de dengeleme körüğünün sıkıştırılması veya uzatılması gerektiğinden ve birleşik eksenel kuvvet boru hattına veya ekipmana etki ettiğinden, genellikle tek bir kompansatörünkinden daha fazladır. Körükleri hareket ettiren kuvvetler genellikle düşük büyüklükte olduğundan, küçük kuvvetlerden etkilenebilecek yakın aralıklı hareketli parçalara sahip son derece hafif ekipmanın söz konusu olduğu durumlar dışında, bunlar genellikle sakıncalı değildir. Yukarıdaki şekil, birleşik eksenel hareket ve yanal sapma için basınç dengeli kompansatörün tipik bir uygulamasını göstermektedir. Hem boru hattının sonundaki hem de türbin üzerindeki ankrajlar ara ankrajlardır ve yalnızca yönsel yönlendirme gereklidir. Uygun tasarımla türbinin hemen üzerindeki kılavuz, kompansatörün eksenel hareket kuvvetlerini türbine uygulamadan absorbe edecek şekilde yapılabilir. Türbin üzerine uygulanan tek kuvvet, kompansatörü yanal olarak saptırmak için gereken kuvvettir.KÖRÜK TASARIMI Basınç dengeli kompansatörlerin körükleri EJMA 10 koduna göre tasarlanmıştır. Yüksek basınç uygulamaları için takviye halkalı çok katmanlı körükler kullanılır. Taşınan akışkanın cinsi, hareket değerleri (eksenel, yanal, açısal) veya çalışma sıcaklığı, körük malzemesinin basınç ve kullanım ömrü gibi talep edilen özelliklere göre özelleştirilebilir.YAPI Kompansatörler basınçlı ekipmanların boru sisteminin parçalarıdır. Bu bağlamda genleşme derzlerinin konstrüksiyonu, Avrupa basınçlı ekipman direktifine (PED 2014/68/EU) ve ayrıca borulama işlemine ilişkin Amerikan Ulusal Standardı ASME Bölüm VIII Div 1&2, ASME B 31.3'e göre tasarlanmış ve üretilmiştir.Borular, kapaklar, flanşlar, rot kolları vb. gibi kompansatörlerin tüm bileşenleri boru stres analizi ile kontrol edilir ve böylece izin verilen gerilme değerlerine göre malzeme tipi ve kalınlığını seçmemize olanak sağlanır.

Doğal gaz çıkarıldıktan sonra işlenmek üzere farklı yerlere nakledilmeli, depolanmalı ve son olarak son tüketiciye ulaştırılmalıdır. Doğal gazın karadan ulaştırılamadığı durumlarda sıvılaştırılarak gemilerle ulaştırılması mümkündür. Gaz boru hatlarıyla karşılaştırıldığında, uluslararası taşımacılıkta sıvılaştırılmış doğal gaz (LNG) nakliyesi tercih edilir çünkü sıvı haldeki doğal gaz daha az hacim kaplar ve nakliye ve depolamayı kolaylaştırır.LNG altyapısı, deniz kenarına giden bir gaz boru hattını, gaz sıvılaştırma tesisini, depolama tesislerini ve sevkiyat için bir LNG terminalini içermektedir. LNG, sıvılaştırılıp talep bölgesine nakledildikten sonra terminaldeki gazlaştırma tesislerinde gaz formuna döndürülüyor.Tipik bir LNG taşıyıcısının, geminin merkez hattı boyunca konumlandırılmış dört ila altı tankı vardır. Tankların etrafı balast tankları, koferdamlar ve boşluklardan oluşan bir kombinasyondur; Aslında bu, gemiye çift gövdeli tipte bir tasarım kazandırır. Her tankın içinde tipik olarak üç dalgıç pompa bulunur. Kargo tahliye operasyonlarında kullanılan iki ana kargo pompası ve sprey pompası olarak adlandırılan çok daha küçük bir pompa bulunmaktadır. Püskürtme pompası, yakıt olarak kullanılacak sıvı LNG'yi dışarı pompalamak (bir buharlaştırıcı aracılığıyla) veya kargo tanklarını soğutmak için kullanılır.KOMPANSATÖR TASARIMI Genleşme bağlantıları, LPG/LNG taşıyıcı boru hatlarında ve mühendislik sistemlerinde termal genleşmeyi ve bağıl hareketi telafi eden elemanlardır. Bu tip kompansatörler geniş bir uygulanabilirliğe sahiptir ve şu şekilde kullanılır:• LNG, buhar veya egzoz gazları gibi yüksek/kriyojenik sıcaklıktaki maddeleri taşıyan sistemler için hermetik sızdırmazlık cihazı. • Hareketi ve titreşimi absorbe etmek için hareket kontrolü. • Çap: DN 15-6000 • Tasarım basıncı: 150 bar'a kadar (Çapa ve sıcaklığa bağlı olarak) • Vinç kapasitesi: 16 tona kadar • Paslanmaz çelik, nikel alaşımı, alüminyum, dubleks, titanyum.
