Dıştan Basınçlı Kompansatör
Çok uzun boru hatlarındaki yüksek genleşme miktarlarının absorbe edilebilmesi için çok boğumlu kompansatörler kullanılır. Boğum adedi arttıkça kompansatörün burulma olasılığı artar. Bu belli oranda layner ile önlenebilse de en iyi çözüm Dıştan Basınçlı Kompansatör uygulamasıdır. Ayrıca emniyet değerlerinin yüksek olması istenen akışkanlarda (Örneğin kızgın yağ vb.) kullanılması uygundur.Burada akışkanın yönü değiştirilerek basıncın körük dışına da uygulanması sağlanarak, yüksek basınç ve genleşme miktarlarına burulmadan dayanabilen kompansatör oluşur.Dıştan basınçlı kompansatörler, standart 30, 60, 90 ve 120mm genleşmeli olarak imal edilmekle birlikte istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür.Yapısı:
Dizayn ve üretim EJMA standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN 2401 standartlarına uygundur.Malzeme Yapısı:
DIN 17440'a uygun olarak paslanmaz çelik, bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilir. Diğer malzemeler isteğe bağlı olarak üretilebilir.Bağlantılar:
Sabit flanşlı, döner flanşlı, kaynak boyunlu, dişli, yivliNominal Çap:
DN 25 (1") - DN 1500 (60")Basınç Değerleri:
Dıştan basınçlı kompansatörler standart PN16 basınç sınıfında üretilmekte olup daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.Sıcaklık Aralığı:
Malzeme yapısına göre - 196 °C den + 600 °C e kadarUygulama:
Her çeşit boru hattında termal denge ve mekanik genleşme. En geniş uygulama alanı yeraltı boru hatlarıdır. Özellikle jeotermal hatlarda sık olarak kullanılır.
Egzoz Kompansatörleri
Ayvaz'ın karbon çeliği kaynak uçlarına sahip özel paslanmaz çelik kompansatörleri, nispeten yüksek eksenel veya küçük yanal hareketlerin olduğu durumlarda egzoz sistemlerindeki hareketlerin ve hizasızlıkların telafisi ve bunların aynı anda kombinasyonu için kullanılmak üzere tasarlanmıştır. Çift katlı körükler sayesinde egzoz kompansatörleri daha esnektir ve kullanım ömürleri basit kompansatörlere göre daha uzundur. Maksimum çalışma sıcaklığına göre kaynak ucu malzemesi paslanmaz çelik veya nikel alaşımlarından da yapılabilir.Körük Malzemesi
Paslanmaz Çelik AISI 321 (Ops.304, 316L, 316TI, 309)Bağlantı
Kaynaklı BoyunluKaynak Boyun Malzemesi
Karbon çeliği St 37,2 veya Paslanmaz ÇelikFlanş Malzemesi
Standart olarak DIN 2501 ve DIN 86044, St.37.2, malzeme istek üzerine özelleştirilebilirİç Kovan
Talep üzerine AISI 321 paslanmaz çelik (ops.304, 316L, 316TI, 309) mevcuttur
Bölgesel Isıtma Kompansatörleri
bölgesel ısıtma boru sistemlerine montaj için özel olarak büyük eksenel hareketleri absorbe edecek şekilde tasarlanmıştır.Kompansatörün son derece esnek körüğü, büyük eksenel hareketlerin emilmesini sağlar. Kompansatörün kapağı, kılavuzları ve halkaları yüksek stabiliteye katkıda bulunur. Kapak aynı şekilde boru hattının kompansatörde biraz sarkması durumunda oluşabilecek boru hattındaki olası yanlış hizalamaları da emer.Körük Malzemesi
Paslanmaz Çelik AISI 321 (Ops. 304,316L,316TI,309)Bağlantı Türleri
Sabit ve Döner Flanşlı, Kaynaklı Boyunlu ve YivliFlanş Malzemesi
Standart olarak PN 16, St.37.2, malzeme istek üzerine özelleştirilebilirLayner
Talep üzerine AISI 321 paslanmaz çelik (Ops. 304,316L,316TI,309) mevcutturÇalışma Sıcaklığı
-10°C/+550°Cİşletme basıncı
Standart basınç derecesi PN16'dır. PN 2,5- PN 63 farklı basınç değerlerinde üretilebilir.Tipler
Kaynaklı uçlu tek körüklü
Kaynaklı uçlu çift körüklü
Dekoratif Tip Boru Kompansatör
Eksenel kompansatör tiplerinden biri olan Boru Kompansatörler, oluşan titreşim ve gürültüyü absorbe eden genleşme parçalarıdır. Borulama sistemi kendi içerisinde muhtelif genleşme bölümlerine ayrılarak sabit noktalar vasıtası ile izole edilirler. Böylece bir titreşim bölgesinde oluşan hareket bu bölge içerisinde kullanılan boru kompansatör vasıtası ile emilir.Günümüzde yaygınlaşan çok katlı yüksek binaların ısıtma ve sıcak su tesisatı kolon hatlarında sıcaklık değişiminden meydana gelen büzülmeler ve genleşmeler, borularda eğilmelere, gürültülere, bağlantı yerlerinden kopmalara, diş sıyırmalara sebebiyet verir.Boru Kompansatörünün Avantajları:
- Kolon borularındaki genleşmeleri, gürültüleri ve zorlamaları önler.
- Basınç kaybı yaratmadığı için enerji tasarrufu sağlar.
- Hazırlık ve montaj zamanının hem çok basit, hem de çok kısa olması işçilik maliyetini düşürür.
- Odalarda, hollerde, bürolarda, görünen kolon hatlarında rahatlıkla kullanılır. Görüntüsü estetiktir.90°C/70°C ısıtma tesisatı kolonlarında her katta yaklaşık 3 mm.lik genleşme olur. 7 katlı (21 m.) bir binanın kolon hattındaki genleşme, havalık ve ana hat toplamasındaki dirseklerle alınabilir. 7 kattan yüksek binaların kolon hatlarında kullanılması zorunlu olan Ayvaz Boru Kompansatörü, en fazla 30 metrede bir (10 katta bir) kullanılmalıdır.- İki sabit nokta arası en fazla 30 m.'dir. Ayvaz Boru Kompansatörü iki sabit noktanın arasına gelen kata, tavana yakın konumda monte edilir.Malzeme Yapısı:
DIN17440'a uygun olarak paslanmaz çelik; dış koruma dekoratif görünümlü alüminyum, bağlantı parçaları karbon çelik olarak üretilir.Bağlantılar:
Dişli bağlantılı
Kaynak boyunluNominal Çap:
DN15 (1/2") - DN100 (4")Basınç Değerleri:
Maks. 16 bar'a kadar (Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır)Sıcaklık Aralığı:
Malzeme yapısına göre -20 ºC'den 90 ºC'ye kadar.
Titreşim Yutucu Kompansatör
Metal körüklü titreşim yutucu kompansatörler, sistemdeki stresi ve eksenel dengesizliği azaltır. Özel dizaynları sayesinde titreşim sönümleyebilme, gürültü ve sesleri absorbe edebilme özelliğine sahiptirler.Yapısı:
Dizayn ve üretim: EJMA standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN 2401 standartlarına uygundur.Malzeme Yapısı:
Körükler ve laynerler DIN 17440'a uygun olarak paslanmaz çelik, bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilir. Diğer malzemeler isteğe bağlı olarak üretilebilir.Bağlantı:
Döner flanşlı
Kaynak boyunluNominal Çap:
DN 25(1") - DN 2600 (104")Basınç Değerleri:
Titreşim yutucu kompansatörler standart PN16 basınç sınıfında üretilmekte olup, daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.Sıcaklık Aralığı:
Malzeme yapısına göre - 196 °C den + 600 °C e kadarUygulama:
-Klima, havalandırma sistemleri, sıhhi tesisatlar
-Hava kompresörleri
-Boru hatları
-Kanalizasyon ve drenaj hatları
-Pompalarda emme ve basma ağızları
-Sıcak hava hatları
-Kimyasal tesisler
-Endüstriyel tesisler
-Güç makineleri
-Denizsel sistemler

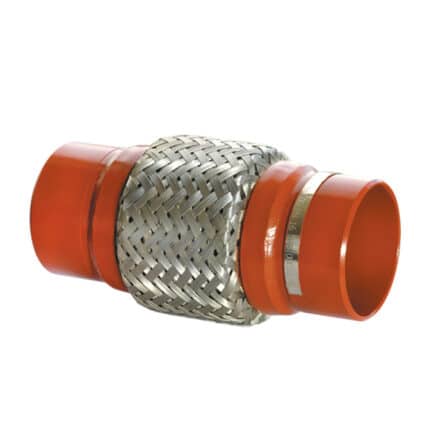

Örgülü Kompansatör
Örgülü Kompansatörler, yüksek mukavemetli paslanmaz çelik örgü ve halka çeklinde kıvrılmış paslanmaz çelik körükten oluşmaktadır. Özel tasarımıyla mekanik boru sistemlerinde meydana gelen titreşimi absorbe ederek sistemin güvenli bir şekilde çalışmasını saglar.Avantajları:
• Boru gerilmelerinden dolayı pompada meydana gelebilecek hasarı önler.
• Pompa bağlantılarında titreşimleri ve sesleri absorbe eder.
• Kurulumu kolaydır.
• Olası pompa arızalarını önlerler.
• Minimum uygulama alanı oluştururlar.
• Körük ve örgü paslanmaz çelikten imal edilmiştir.
• Boru sistemine gerekli esnekliği kazandırır, uygun çalışma koşulu oluştururlar.
• Sistemdeki stresi ve eksenel dengesizliği azaltır.Yapısı:
Körük Malzemesi: Paslanmaz Çelik AISI 304 (Ops. 309, 316L, 316TI, 321...)
Bağlantı Çeşitleri: Sabit ve Döner Flanşlı, Kaynak Boyunlu
Örgü Malzemesi: Paslanmaz Çelik AISI 304
Rot Malzemesi: Standart olarak Karbon Çelik St.37.2, malzeme isteğe göre uyarlanabilir.Çalışma Koşulları:
Çalışma Sıcaklığı: -80 °C/+600 °C
İşletme Basıncı: PN 16/25
Nominal Çap: DN 32–DN250

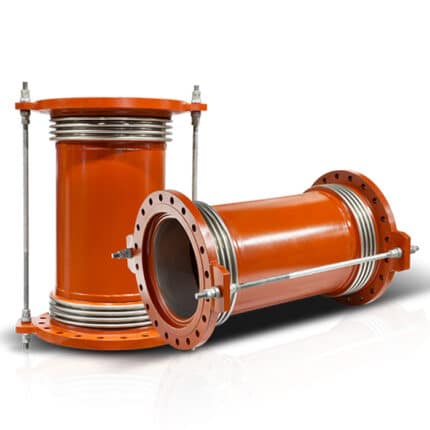

Limit Rotlu Tip Dilatasyon Kompansatörü
Dilatasyon kompansatörleri (Limit Rotlu Tip) boru sistemlerinde belirlenen yerlere konularak, bina çökmeleri ve hareketlenmelerinde, rijit boru yapısına karşın esnek yapısı sayesinde boru hatlarındaki gerilme, kopma vb. problemleri ortadan kaldırarak sistemi koruyan elemanlardır.İki körük içeren bu tip kompansatörler eksenel hareketleri, yanal sapmaları ve açısal rotasyonu absorbe eder. Limit Rotlu Tip Dilatasyon Kompansatörleri standart 50, 100, 150 ve 200 mm yanal hareketleri sönümlemekle birlikte, istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür. Bu kompansatörlerde kontrol çubukları kullanılarak ara parça stabilize edilir.Malzeme Yapısı:
DIN17440'a uygun olarak paslanmaz çelik; bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilebilir. Dizayn ve üretim "EJMA" standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN2401 standartlarına uygundur. Çift tarafında bulunan körükleri ve limit rotu sayesinde çökme hareketlerini sönümleme kabiliyetine sahiptir.Bağlantılar:
Döner flanşlı, Yivli, Kaynak boyunluNominal Çap:
DN25 (1") - DN1000 (40")Basınç Değerleri:
Limit Rotlu Tip Dilatasyon Kompansatörleri standart PN16 basınç sınıfında üretilmekte olup, daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.Sıcaklık Aralığı:
Malzeme yapısına göre -196 °C'den 600 °C'ye kadar.Uygulama:
Bina geçmişlerindeki tüm dilatasyon noktalarında, yer altı, yer üstü, havai vb. tüm hatlarda ve akışkanın olduğu tüm sistemlerde kullanılmaktadır.
Kardan Mafsallı Deprem Kompansatörü (FM Onaylı)
Dilatasyon-Deprem Kompansatörü (Kardan mafsallı tip), deprem ve çökme gibi her yöndeki hareketleri (X, Y, Z yönlerindeki dairesel hareketleri) emerek, boru hatlarındaki her türlü hareketi sönümleyerek sistemi korur. Esnek ve hareketli yapıları sayesinde rijit boru sistemlerini stresten arındırır. İki körük içeren bu tip kompansatörler eksenel hareketleri, yanal sapmaları ve açısal rotasyonu absorbe eder. Yangın devrelerinde FM onaylı bir ürün olması sebebiyle, dilatasyon geçişlerinde mutlak kullanım alanı bulunmaktadır.Dizayn ve üretim "EJMA" standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN2401 standartlarına uygundur. Çift tarafında bulunan körükleri ve kardan mafsalları sayesinde her türlü hareketi sönümleme kabiliyetine sahiptir. Kardan Mafsallı Deprem Kompansatörleri standart 100, 200, 300 ve 400mm yanal hareketleri sönümlemekle birlikte, istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür.Malzeme Yapısı:
DIN17440'a uygun olarak paslanmaz çelik; bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilebilir.Bağlantılar:
Döner flanşlı, sabit flanşlı, kaynak boyunlu, yivli, dişliNominal Çap:
DN25 (1") - DN1000 (40")Basınç Değerleri:
Kardan Mafsallı Deprem Kompansatörleri standart PN16 basınç sınıfında üretilmekte olup daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.Sıcaklık Aralığı:
Malzeme yapısına göre -196 °C'den 600 °C'ye kadar.Uygulama:
Dilatasyon-Deprem Kompansatörü, yangın devresi hatlarında dilatasyon geçişleri, tüm akaryakıt tankları, depolar, her türlü makine-cihaz çıkışlarında, bütün boru hatlarında kullanılmaktadır.
U-flex Bağlantı Elemanı
U Flex bağlantı elemanları, deprem ve çökme gibi her yöndeki hareketleri (X, Y, Z yönlerindeki dairesel hareketleri) emerek, esnek ve hareketli yapıları sayesinde rijit boru sistemlerini stresten arındırır. Eksenel hareketleri, yanal sapmaları ve açısal rotasyonu absorbe eder. Yangın devrelerinde FM onaylı bir ürün olması sebebiyle, dilatasyon geçişlerinde mutlak kullanım alanı bulunmaktadır.Basınç ve sıcaklık değerleri FM sertifikası standartlarına uygundur. Çift tarafında bulunan örgülü hortumları sayesinde her türlü hareketi sönümleme kabiliyetine sahiptir. U Flex bağlantı elemanları standart -/+1.5’’ ve -/+4’’ eksenel ve yanal hareketleri sönümlemekle birlikte, istenilen diğer farklı genleşme değerleri için de özel üretimler mümkündür.Malzeme Yapısı
Körük Malzemesi: Paslanmaz Çelik AISI 304 / AISI 316L
Örgü Malzemesi: Paslanmaz Çelik AISI 304
Bağlantı Tipleri: Flanşlı,kaynak boyunlu,yivli ,dişli
Bağlantı Malzemesi: Karbon Çelik St37.2, malzeme isteğe göre uyarlanabilir.
Dirsek Malzemesi: Karbon Çelik St37.2, malzeme isteğe göre uyarlanabilir.Basınç Değerleri:
U-flex bağlantı elemanları standart 175PSI ve 250PSI basınç sınıfında üretilmekte olup, daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.Sıcaklık Aralığı:
Malzeme yapısına göre -80 °C'den 600 °C'ye kadar.Nominal Çap:
Standart DN25(1’’)-DN250(10’’), çaplar isteğe göre uyarlanabilir.Uygulama:
U-flex bağlantı elemanları, yangın devresi hatlarında dilatasyon geçişleri, tüm akaryakıt tankları, depolar, her türlü makine-cihaz çıkışlarında, bütün boru hatlarında kullanılmaktadır.
Açısal Kompansatörler
Kardan Mafsallı Kompansatör
Bir gimbal kompansatör, ortak bir yüzer yalpa çemberi halkasına tutturulmuş iki çift menteşe kullanılarak herhangi bir düzlemde açısal dönüşe izin verecek şekilde tasarlanmıştır. Yalpa çemberi, menteşeler ve pimler, uygun olduğu yerde, basınç ve dış kuvvetler nedeniyle genleşme bağlantısının itme kuvvetini sınırlayacak şekilde tasarlanmalıdır.Menteşeli Kompansatör
Menteşeli kompansatör, bir körük içerir ve kompansatör bağlantılarına takılan menteşe plakaları aracılığıyla yalnızca bir çift pimin kullanılmasıyla tek bir düzlemde açısal dönüşe izin verecek şekilde tasarlanmıştır. Menteşeler ve menteşe pimleri, uygun olduğu yerde, basınç ve dış kuvvetler nedeniyle kompansatörün itme kuvvetini sınırlayacak şekilde tasarlanmalıdır. Menteşeli kompansatörlerin düzgün çalışması için ikili veya üçlü setler halinde kullanılması gerekir.
Yanal Kompansatörler
Yanal hareket, körüğün uzunlamasına eksenine dik olan harekettir. Boru hattında iki yönde meydana gelen ısıl hareket, yanal kompansatörler kullanılarak sönümlenebilir. Üniversal bağlantılı kompansatörler, birbirine bir ara boru ile bağlanan iki körük ve iç basıncın neden olduğu itme kuvvetine dayanabilen bir limit rot sisteminden oluşur.Yanal kompansatörlerin emme kapasitesi, kompansatörün her iki tarafındaki körüklerin kıvrım sayısına bağlıdır. Bu miktar ara borunun uzunluğu değiştirilerek de artırılabilir. Rotlar aynı zamanda olası burulma kuvvetlerini önlemede de etkilidir.
Ortası Dıştan Basınçlı Kompansatör (Sismik İzolatör Kompansatörü)
Ayvaz Ortası Dıştan Basınçlı Kompansatörü (Sismik izolatör kompansatörü) deprem ve çökme gibi her yöndeki çok yüksek miktardaki hareketleri (X, Y, Z yönlerindeki) emerek boru hattının zarar görmesini engeller. Esnek ve hareketli yapıları sayesinde rijit boru sistemlerini stresten arındırır. Körük dizayn ve üretimi EJMA standartlarına göre yapılmaktadır.Malzeme Yapısı:
DIN17440'a uygun olarak paslanmaz çelik; bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilebilir.Bağlantılar:
Döner flanşlı, Sabit Flanşlı, Kaynak boyunlu, Yivli, DişliBasınç Değerleri:
Ortası Dıştan Basınçlı Kompansatörü standart 175PSI/250PSI basınç sınıflarında üretilmekte olup daha yüksek basınç sınıfları için özel dizaynlar yapılabilmektedir. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.Sıcaklık Aralığı:
Malzeme seçimine bağlı olarak -196 °C'den 600 °C'ye kadar.Nominal Çap:
DN25 (1") – DN5000 (200")Uygulama:
Ortası Dıştan Basınçlı Kompansatörler; Sismik (Deprem) izolatör bulunan binaların yangın, ısıtma-soğutma, sıhhi tesisat, buhar tesisatı, medikal gaz vb. hatlarda kullanılmaktadır.
