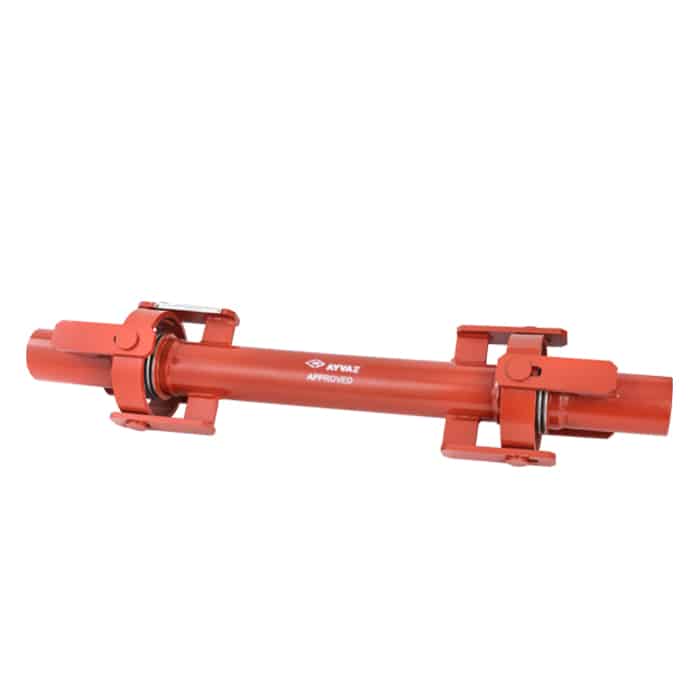

Kardan Mafsallı Deprem Kompansatörü (FM Onaylı)
Dilatasyon-Deprem Kompansatörü (Kardan mafsallı tip), deprem ve çökme gibi her yöndeki hareketleri (X, Y, Z yönlerindeki dairesel hareketleri) emerek, boru hatlarındaki her türlü hareketi sönümleyerek sistemi korur. Esnek ve hareketli yapıları sayesinde rijit boru sistemlerini stresten arındırır. İki körük içeren bu tip kompansatörler eksenel hareketleri, yanal sapmaları ve açısal rotasyonu absorbe eder. Yangın devrelerinde FM onaylı bir ürün olması sebebiyle, dilatasyon geçişlerinde mutlak kullanım alanı bulunmaktadır.
Dizayn ve üretim “EJMA” standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN2401 standartlarına uygundur. Çift tarafında bulunan körükleri ve kardan mafsalları sayesinde her türlü hareketi sönümleme kabiliyetine sahiptir. Kardan Mafsallı Deprem Kompansatörleri standart 100, 200, 300 ve 400mm yanal hareketleri sönümlemekle birlikte, istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür.
Malzeme Yapısı:
DIN17440’a uygun olarak paslanmaz çelik; bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilebilir.
Bağlantılar:
Döner flanşlı, sabit flanşlı, kaynak boyunlu, yivli, dişli
Nominal Çap:
DN25 (1″) – DN1000 (40″)
Basınç Değerleri:
Kardan Mafsallı Deprem Kompansatörleri standart PN16 basınç sınıfında üretilmekte olup daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.
Sıcaklık Aralığı:
Malzeme yapısına göre -196 °C’den 600 °C’ye kadar.
Uygulama:

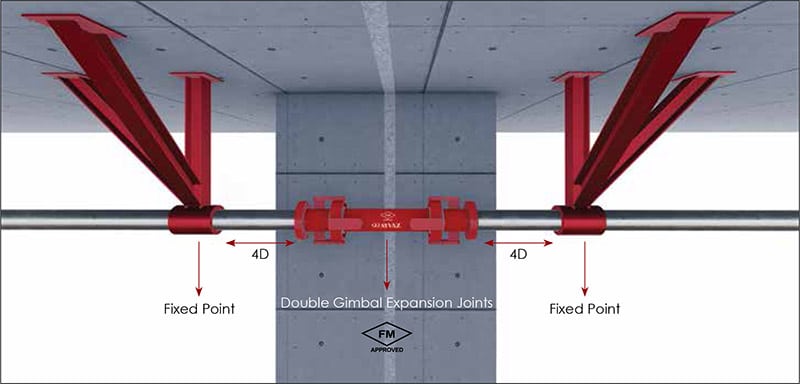

Dilatasyon-Deprem Kompansatörü, yangın devresi hatlarında dilatasyon geçişleri, tüm akaryakıt tankları, depolar, her türlü makine-cihaz çıkışlarında, bütün boru hatlarında kullanılmaktadır.
Dilatasyon-Deprem Kompansatörü (Kardan mafsallı tip), deprem ve çökme gibi her yöndeki hareketleri (X, Y, Z yönlerindeki dairesel hareketleri) emerek, boru hatlarındaki her türlü hareketi sönümleyerek sistemi korur. Esnek ve hareketli yapıları sayesinde rijit boru sistemlerini stresten arındırır. İki körük içeren bu tip kompansatörler eksenel hareketleri, yanal sapmaları ve açısal rotasyonu absorbe eder. Yangın devrelerinde FM onaylı bir ürün olması sebebiyle, dilatasyon geçişlerinde mutlak kullanım alanı bulunmaktadır.
Dizayn ve üretim “EJMA” standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN2401 standartlarına uygundur. Çift tarafında bulunan körükleri ve kardan mafsalları sayesinde her türlü hareketi sönümleme kabiliyetine sahiptir. Kardan Mafsallı Deprem Kompansatörleri standart 100, 200, 300 ve 400mm yanal hareketleri sönümlemekle birlikte, istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür.
Malzeme Yapısı:
DIN17440’a uygun olarak paslanmaz çelik; bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilebilir.
Bağlantılar:
Döner flanşlı, sabit flanşlı, kaynak boyunlu, yivli, dişli
Nominal Çap:
DN25 (1″) – DN1000 (40″)
Basınç Değerleri:
Kardan Mafsallı Deprem Kompansatörleri standart PN16 basınç sınıfında üretilmekte olup daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.
Sıcaklık Aralığı:
Malzeme yapısına göre -196 °C’den 600 °C’ye kadar.
Uygulama:
Dilatasyon-Deprem Kompansatörü, yangın devresi hatlarında dilatasyon geçişleri, tüm akaryakıt tankları, depolar, her türlü makine-cihaz çıkışlarında, bütün boru hatlarında kullanılmaktadır.
