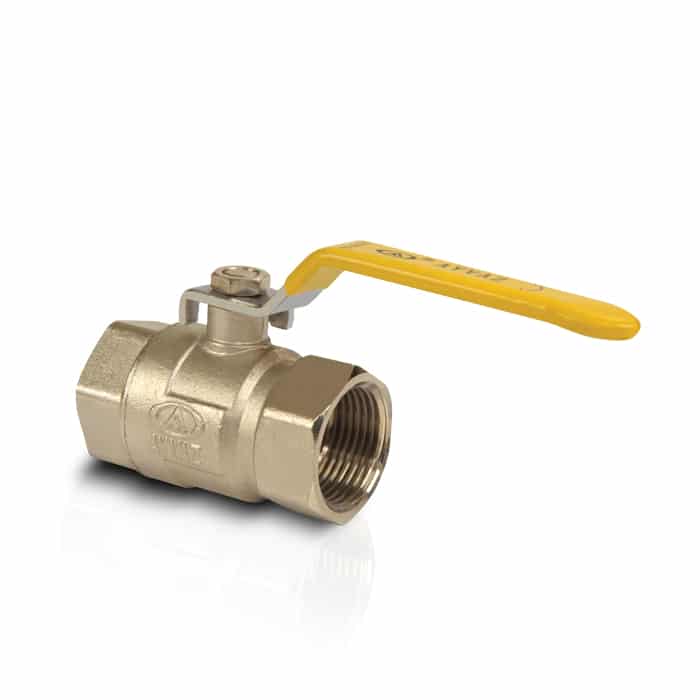

DK-107 Küresel Vana (Doğalgaz İçin)
Monoblok vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Monoblok vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.
Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.
Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.
Ayvaz MBK-50 Monoblok Vanalar, kısa ara mesafeye sahip, yerden tasarruf sağlayan ürünlerdir.
Malzeme Yapısı:
Gövde: Karbon Çelik
Küre: AISI304 Paslanmaz Çelik
Bağlantılar:
Flanşlı
Nominal Çap:
DN15 (1/2”) – DN100 (4”)
Basınç Değerleri:
Maks. 32 bar’a kadar
Sıcaklık Aralığı:
Malzeme yapısına göre -40 ºC’den 110 ºC’ye kadar.
Uygulamalar:
-LNG ve LPG hatları
-Fuel-oil boru hatları
Açıklama
Küresel vananın ana kısmı ortasında delik bulunan küreseldir. Bu top 90 derece döndüğünde kapanır veya açılır. Hızlı olması gereken uygulamalar için kullanışlıdırlar.
Avantajları;
Minimum basınç kaybı
Açması ve kapatması kolay
İyi sızdırmazlık
Kompakt tasarım
Doğalgaz tesisatına uygun tasarlanmış olup TSE’ye uygundur
Materyal Yapısı:
Gövde: MS58 pirinç
Top: Nikel kaplı pirinç
Bağlantı:
berbat
Nominal Çap:
DN15 (1/2″) – DN50 (2″)
Çalışma Basıncı:
16 çubuğa kadar
Sıcaklık Değerleri:
-40°C ila 110°C
Tipik Uygulamalar:
LNG ve LPG hatları
Akaryakıt hatları
Shipping & Delivery
İlgili ürünler
V-3TP Aktüatör Takılabilir Üç Parçalı Paslanmaz Çelik Küresel Vana
Küresel vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Küresel vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.Ayvaz V-3TP Aktüatör Takılabilir Üç Parçalı Paslanmaz Çelik Küresel Vanalar, su altında 10 bar’ da açık ve kapalı pozisyonlarda %100 hava testine tabi tutulurlar. Bu vana türlerine Aktüatör kolayca monte edilebilir.Malzeme Yapısı:
Gövde: AISI316 / AISI304 Pas. Çelik
Küre: AISI316 / AISI304 Pas. ÇelikBağlantılar:
DişliNominal Çap:
DN15 (1/2”) - DN100 (4”)Basınç Değerleri:
Maks. 60 bar’a kadarSıcaklık Aralığı:
Malzeme yapısına göre -25 °C’den 180 °C’ye kadar.Uygulamalar:
-Isıtma-soğutma hatları
-Gıda tesisleri
-Kimya sektörü
-Gemi inşaatları
-Kağıt fabrikaları
-Sıcak su ve soğuk su hatlarıMontaj:
Montaj her pozisyonda yapılır.
SK-120 Küresel Vana
Su ve hava tesisatları için dizayn edilmiş, TSE’ye uygun pirinç gövdeli küresel vanadır. TS EN 13547'de atıf yapılan dayanım kuvvetlerine uygun olmalıdır.Uygulamalar:
Su ve hava hatlarında kullanılır.Montaj:
Montaj her pozisyonda yapılır.Çalışma Basıncı: PN25
Çalışma Sıcaklığı: 110 °C
Conta: NBR
Gövde: CuZn40Pb2
Vana Standardı: TS EN 13547
Vida Diş Normu: EN ISO 228-1
MBK-40 Monoblok Vana (Sıvılar İçin)
Monoblok vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Monoblok vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.Ayvaz MBK-40 Monoblok Vanalar, kısa ara mesafeye sahip, yerden tasarruf sağlayan ürünlerdir.Malzeme Yapısı:
Gövde: Karbon Çelik
Küre: AISI 304 Paslanmaz ÇelikBağlantılar:
FlanşlıNominal Çap:
DN15 (1/2”) - DN100 (4”)Basınç Değerleri:
Maks. 40 bar’a kadarSıcaklık Aralığı:
Malzeme yapısına göre -40 ºC’den 110 ºC’ye kadar.Uygulamalar:
-Isıtma-soğutma hatları
-Gıda tesisleri
-Kimya sektörü
-Gemi inşaatları
-Kağıt fabrikaları
KV-13 Kelebek Vana
AYVAZ KV-13 Wafer Tip Kelebek Vanalar, DIN, ANSI, BS standardına uygun olarak delinmiş flanşlar arasına, manivela kumandalı montaja uygun olarak tasarlanmıştır. Wafer Tip Kelebek Vana için, DN32-DN600 için tüm flanşlar ANSI150, PN10 ve PN16 standardına uygundur, DN700 ve üzeri için tüm flanş standardı ayrı ayrı üründür. Uygulanabilir sıvılar: Deniz suyu, su, ılık su, hava ve zayıf asit.Kelebek Vana'nın uygulanabileceği, yukarıda belirtilenler dışındaki diğer akışkan türleri için lütfen SATIŞ BÖLÜMÜMÜZE danışın.Çeşitli AYVAZ Kelebek Vana çeşitlerini sipariş ederken detaylı bilgi için lütfen Sipariş Koduna bakınız.Tipik Uygulamalar
- HVAC Endüstrileri
-Isıtma, havalandırma ve iklimlendirme
- Su arıtma ve dağıtım sistemleri
- Madencilik Endüstrileri
- Gemi inşası ve açık deniz endüstrileri
- Kimya ve petrokimya tesisleri
- Şeker Sanayi, gıda ve kimya işleme
- Petrol ve gaz prosesi
- Yangınla mücadele ve sıhhi sistemlerNotlar
DN125, DN150, DN200 boyutları için önerilen Dişli Kutusu. DN200'ün üzerinde Dişli Kutusuyla birlikte tedarik ediyoruz.
KV-9 Kelebek Vana
Kelebek vananın çalışma prensibi; disk, valfin kapalı veya açık olmasıyla birlikte şaft dönüşünü sabitler. Disk ile conta arasında sızdırmazlık sağlanır.Avantajları;Minimum basınç kaybı
Açması ve kapatması kolay
İyi sızdırmazlık
Kompakt tasarımMontaj sırasında diskin kolay hareketi kontrol edilmelidir
DN300 üzerinde yatay montaj tercih edilmelidir
Doğalgaz tesisatı için tasarlanmış olup TSE'ye uygun olarak üretilmektedirMalzeme Yapısı:
Gövde: GGG- 40,3 sfero döküm
Disk: AISI 316 paslanmaz çelikBağlantı:
Gofret türüNominal Çap:
DN25 (1") - DN600 (24")Çalışma Basıncı:
16 çubuğa kadarSıcaklık Değerleri:
-10°C ila 130°CTipik Uygulamalar:
LNG ve LPG hatları
Akaryakıt boru hatları
KV-7 Wafer Tip Kelebek Vana
Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır. Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Ayvaz KV-7 Wafer Tip Kelebek Vanalar, monte edilirken diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir. Ancak DN300 üzerinde yatay montaj tercih edilmelidir.Malzeme Yapısı:
Gövde: GG25 Pik Döküm
Klape: GGG40.3 Nikel Kaplı Sfero Döküm
Mil: DN25-DN300=SS420
DN350-DN600=SS431Bağlantılar:
Wafer TipSıcaklık:
Maks. Çalışma Sıcaklığı: 130 ºCUygulamalar:
-Isıtma, havalandırma ve iklimlendirme sistemleri
-Su arıtma ve dağıtım sistemleri
-Maden sanayii
-Gemi inşaası ve sondaj tesisleri
-Şeker sanayi, gıda ve kimya işletmeleri
-Yangın söndürme sistemleri
-Su, deniz suyu, toz, gaz, atık su ve havaNotlar:
Kelebek vanalarda tüm çaplar için redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri Kelebek vanalarda yanlızca redüktörlü tip üretimi vardır.Aktüatör Çeşitleri:
- El Kumandalı
- Redüktörlü
- Tek Etkili Pnömatik Aktüatörlü
- Çift Etkili Pnömatik Aktüatörlü
- Elektrik Aktüatörlü/On-Off (Manuel Kol İlaveli)
MBK-45 Monoblok Vana
Sızdırmazlık yüzeylerindeki hasarlar şu nedenlerden ortaya çıkabilir:
- Kapatma sırasında küre ve sit ringleri arasına sıkışan katı partiküllerden dolayı küre ve/veya sit yüzeyinde çizilme olması
- Sit ringlerinde erozyon
- Aşırı ısınmadan dolayı sit ringlerinin deforme olması.Vanayı açıp kapatırken kol üzerinde belirtilen ok yönünde kuvvet uygulayınız. Kolun dönmesi tahdit pimine dayanarak tamamlandığında kuvvet uygulamaya devam etmeyiniz. Eğer uygun bir kapatma momenti ile vana açılıp kapanmıyorsa, kapatma momentini artırmak için levye veya benzeri aletler kullanarak vanayı zorlamayın. Çünkü bu durum, vana parçalarında tamir edilemez hasarları artırabilir.Dikkat:
Yanlışlıkla kapatılmasının önlemi alınmadan vana küresine dışarıdan fiziksel müdahaleden kaçınınız. Küresel vanalarda su çekici darbelerinin oluşmasını önlemek için ani hızlı açma kapamalardan kaçınınız.Önemli:
Vananın tesisatta kapalı pozisyonda uzun süre beklemesi gerektiği durumlarda küre yüzeyinde oluşabilecek kireç ve tortu tabakasının oluşmasını önlemek amacı ile vanayı haftada bir kez açıp kapatınız.Avantajları:
- Hafif-Monoblok Dizayn
- Kısa Ara Mesafe
- Yerden Tasarruf
- Kolay Montaj
- Universal UygulamaMontaj:
Tesisatta her konumda montaj yapılır.
BV-16 Bıçaklı Sürgülü Vana
Sürgülü vanalar; akışkan geçişini iki sızdırmazlık halkası arasında, geçiş yönüne dik olarak kayan bir bıçak (sürgü) ile kapatıp açarak görevlerini yerine getirirler. Tam açık veya tam kapalı olarak çalışmaları tercih edilir. Hassas akış kontrolü için uygun değillerdir. Daha çok lifli akışkanlarda, örneğin kâğıt sanayii ve atık su hatlarında kullanılmaya uygun bir vana çeşididir. Tek parçalı gövdesi ve elastomer (EPDM) siti ile tam sızdırmazlık sağlar. Akışkan özelliğine göre metal sitli olarak da üretilebilir.Volanlı, dişli kutulu, zincir çarklı, pnömatik aktüatörlü veya elektrik aktüatörlü olabilir. Yükselen ve yükselmeyen milli alternatifleri de mevcuttur.Kullanım Şekli
Genelde manuel. (Ops. pnömatik aktüatörlü)Avantajları
- Tam açık vana, akış için direnci oldukça düşük ve düzgün bir geçiş sağlar.
- Her iki taraftan akış için de kullanılabilir.
- Vana herhangi bir konumda monte edilebilir. Ancak milin yere dik ve volanın üstte olması tercih edilir.
- Büyük anma çaplarında bile kısa vana boyu söz konusudur.
- Ekonomiktir ve rahatlıkla temin edilebilir.
- Yüksek basınçlara uygun tipleri vardır.
- Bakımı kolaydır.Anma Ölçüleri
DN 50’den DN 600’e kadarÇalışma Sıcaklık Aralığı
Genelde -10 °C ve +80 °C aralığındadır.Gövde Malzemesi
GGG40Çalışma Basıncı
PN16Uygulama Alanları
- Kağıt endüstrisi
- Arıtma tesisleri
- Maden sektörü
- Kimyasal üretim tesisleri
- Gıda
- Soğuk-sıcak su hatları
