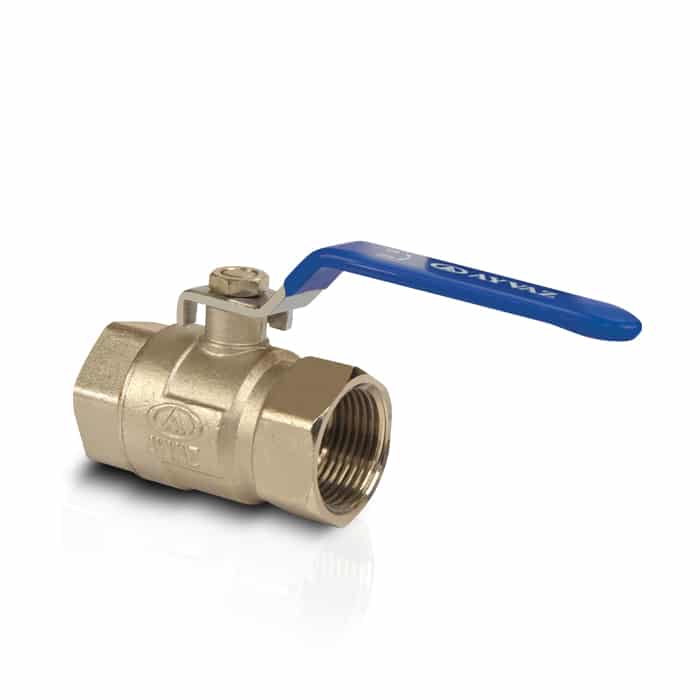

SK-120 Küresel Vana
Su ve hava tesisatları için dizayn edilmiş, TSE’ye uygun pirinç gövdeli küresel vanadır. TS EN 13547’de atıf yapılan dayanım kuvvetlerine uygun olmalıdır.
Uygulamalar:
Su ve hava hatlarında kullanılır.
Montaj:
Montaj her pozisyonda yapılır.
Çalışma Basıncı: PN25
Çalışma Sıcaklığı: 110 °C
Conta: NBR
Gövde: CuZn40Pb2
Vana Standardı: TS EN 13547
Vida Diş Normu: EN ISO 228-1
Açıklama
Su ve hava tesisatları için dizayn edilmiş, TSE’ye uygun pirinç gövdeli küresel vanadır. TS EN 13547’de atıf yapılan dayanım kuvvetlerine uygun olmalıdır.
Uygulamalar:
Su ve hava hatlarında kullanılır.
Montaj:
Montaj her pozisyonda yapılır.
Çalışma Basıncı: PN25
Çalışma Sıcaklığı: 110 °C
Conta: NBR
Gövde: CuZn40Pb2
Vana Standardı: TS EN 13547
Vida Diş Normu: EN ISO 228-1
Shipping & Delivery
İlgili ürünler
PV-16 Pistonlu Vana
Pistonlu vana, disk ve sitin yerine silindirik bir piston ve iki elastik, değiştirilebilir conta kullanılarak üretilen bir çeşit glob vanadır. Piston vanalar, bu yapılarından dolayı sızdırmazlık konusunda rakiplerine karşı büyük bir üstünlük taşımaktadırlar.Avantajları:
• Çift sızdırmazlık bölgesi, basit ve güvenilir sızdırmazlık sağlar.
• Titreşimi ve türbülansı önler ve akışkan karakteristiğini olumlu etkiler.
• Uzun ömürlüdür ve sık sık bakıma ihtiyaç duymaz.
• Contalar, vana hatta bağlı durumdayken kolaylıkla değiştirilebilir.
• Vana Anahtarına ihtiyaç yoktur.
• Kendi, kendini temizleyen, birikintilere karşı dirençli bir yapıya sahiptir.Uygulamalar:
• Sıcak ve Soğuk Su Uygulamaları
• Buhar Uygulamaları
• Basınçlı Hava Uygulamaları
• Kimyasal Akışkanlar (Asidik ve Alkali olmayan akışkanlar)
• Yağ UygulamalarıMalzeme Yapısı:
Gövde: GGG40 Sfero Döküm
Kapak: GGG40 Sfero Döküm
Volan: AlSI 304 Paslanmaz Çelik + Grafit
Piston: 1.4104 Paslanmaz Çelik
Bağlantı: Flanşlı
Maks. Çalışma Basıncı: 16 bar
Maks. Çalışma Sıcaklığı: 300 ºC
KV-18 Lug Tip Kelebek Vana
Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır.Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Ayvaz KV-18 Lug Tip Kelebek Vanalar DIN standartlarındaki flanşların arasına monte edilecek şekilde ve kolla çalıştırılmaya uygun olarak dizayn edilmişlerdir. Vana lastiği ve disk uygun ortam için değişik malzemelerden temin edilebilir.Tüm çaplar için redüktör tavsiye edilir. DN300 üzeri için yalnızca redüktörlü olarak üretilir.Malzeme Yapısı:
Gövde: Sfero Döküm GGG 40.3
Disk: Alüminyum Bronz
Conta: NBR
Mil: DN40-DN300=SS420
DN350-DN600=SS431Bağlantılar:
Wafer TipNominal Çap:
DN40 (1 1/2”) – DN600 (24”)Basınç Değerleri:
Maks. 16 bar'a kadarSıcaklık Aralığı:
Malzeme yapısına göre -10 ºC’ den 80 ºC’ ye kadar.Uygulamalar:
-Isıtma, havalandırma ve iklimlendirme sistemleri
-Su arıtma ve dağıtım sistemleri
-Maden sanayii
-Gemi inşaası ve sondaj tesisleri
-Gıda ve kimya işletmeleri
-Petrol ve gaz prosesleri
-Yangın söndürme sistemleri
KV-14 Kelebek Vana
Kelebek vanalardaki kapatma elemanı, dikey eksene yerleştirilen döner bir mildir. Sızdırmazlık, metal kapak ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasında flanş contası görevi de görür.Bu tür vanaların avantajları; düşük basınç kaybı, kolay açma ve kapama, iyi sızdırmazlık, hafiflik ve az yer kaplama.Ayvaz KV-14 Wafer Tip Kelebek Vanaların montaj esnasında serbestçe hareket edip etmediği kontrol edilmelidir. Valf gövdesi yatay veya dikey olabilir. Ancak DN300 üzerine yatay kurulum tercih edilmelidir.Ürün Özellikleri:
Gövde: GGG 40.3 Dökme Demir
Disk: AISI 316 Paslanmaz Çelik
Gövde: AISI 416 Paslanmaz Çelik
Maks. Çalışma Sıcaklığı: 110 ºC
Bağlantı: Pabuç TipiUygulama Alanları
-Isıtma, havalandırma ve iklimlendirme sistemleri
-Su arıtma ve dağıtım sistemleri
-Madencilik sektörü
-Gemi inşa ve sondaj tesisi
-Kimya ve petrokimya tesisleri
-Şeker endüstrisi, gıda ve kimya endüstrileri
-Yangın söndürme sistemleriNotlar:
Tüm çaplarda redüktör tipi kullanılması tavsiye edilir. DN350 ve üzeri Kelebek vanalarda sadece redüktör tipi üretimi mevcuttur.Aktüatör Türleri
- Elle çalıştırılır
- Redüktör
- Tek Hareketli Pnömatik Aktüatör
- Çift Etkili Pnömatik Aktüatör
- Elektrikli Aktüatörlü / Açma-Kapama (Manuel Kurma)
KV-4 Lug Tipi Kelebek Vana
Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır. Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Lug Tip Kelebek Vanalar, monte edilirken diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir. Ancak DN300 üzerinde yatay montaj tercih edilmelidir.Malzeme Yapısı:
Gövde: GG25 Pik Döküm Lug Tip
Klape: AISI316 Paslanmaz Çelik
Mil: DN25-DN300=SS420
DN350-DN600=SS431Sıcaklık:
Maks. Çalışma Sıcaklığı: 130 ºCUygulamalar:
-Isıtma, havalandırma ve iklimlendirme sistemleri
-Su arıtma ve dağıtım sistemleri
-Maden sanayii
-Gemi inşaası ve sondaj tesisleri
-Gıda ve kimya işletmeleri
-Yangın söndürme sistemleri
-Su, deniz suyu, toz, gaz, atık su ve havaNotlar:
Kelebek vanalarda tüm çaplar için redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri Kelebek vanalarda yanlızca redüktörlü tip üretimi vardır.Aktüatör Çeşitleri
- El Kumandalı
- Redüktörlü
- Tek Etkili Pnömatik Aktüatörlü
- Çift Etkili Pnömatik Aktüatörlü
- Elektrik Aktüatörlü/On-Off (Manuel Kol İlaveli)
KV-3 Wafer Tip Kelebek Vana
Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır. Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Ayvaz KV-3 Wafer Tip Kelebek Vanalar, monte edilirken diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir. Ancak DN300 üzerinde yatay montaj tercih edilmelidir.Malzeme Yapısı:
Gövde: GG25 Pik Döküm
Klape: AISI316 Paslanmaz Çelik
Mil: DN25-DN300=SS420
DN350-DN600=SS431Bağlantılar:
Wafer TipSıcaklık Aralığı:
Maks. Çalışma Sıcaklığı: 130 ºCUygulamalar:
-Isıtma, havalandırma ve iklimlendirme sistemleri
-Su arıtma ve dağıtım sistemleri
-Maden sanayii
-Gemi inşaası ve sondaj tesisleri
-Gıda ve kimya işletmeleri
-Yangın söndürme sistemleri
-Su, deniz suyu, toz, gaz, atık su ve havaNotlar:
Kelebek vanalarda tüm çaplar için redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri Kelebek vanalarda yanlızca redüktörlü tip üretimi vardır.Aktüatör Çeşitleri
- El Kumandalı
- Redüktörlü
- Tek Etkili Pnömatik Aktüatörlü
- Çift Etkili Pnömatik Aktüatörlü
- Elektrik Aktüatörlü/On-Off (Manuel Kol İlaveli)
KV-1 Wafer Tip Kelebek Vana
Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır.Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Ayvaz KV-1 Wafer Tip Kelebek Vanalar, monte edilirken diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir. Ancak DN300 üzerinde yatay montaj tercih edilmelidir.Malzeme Yapısı:
Gövde: Dökme Demir
Disk: AISI316 Paslanmaz Çelik
Mil: SS420Bağlantılar:
Wafer TipSıcaklık Aralığı:
Maks. Çalışma Sıcaklığı: 80 °CUygulamalar:
-Isıtma, havalandırma ve iklimlendirme sistemleri
-Su arıtma ve dağıtım sistemleri
-Maden sanayii
-Gemi inşaası ve sondaj tesisleri
-Gıda ve kimya işletmeleri
-Yangın söndürme sistemleri
-Su, deniz suyu, toz, gaz, atık su ve havaNotlar: Kelebek vanalarda tüm çaplar için redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri Kelebek vanalarda yanlızca redüktörlü tip üretimi vardır.Aktüatör Çeşitleri:
- El Kumandalı
- Redüktörlü
- Tek Etkili Pnömatik Aktüatörlü
- Çift Etkili Pnömatik Aktüatörlü
- Elektrik Aktüatörlü/On-Off (Manuel Kol İlaveli)
MBK-45 Monoblok Vana
Sızdırmazlık yüzeylerindeki hasarlar şu nedenlerden ortaya çıkabilir:
- Kapatma sırasında küre ve sit ringleri arasına sıkışan katı partiküllerden dolayı küre ve/veya sit yüzeyinde çizilme olması
- Sit ringlerinde erozyon
- Aşırı ısınmadan dolayı sit ringlerinin deforme olması.Vanayı açıp kapatırken kol üzerinde belirtilen ok yönünde kuvvet uygulayınız. Kolun dönmesi tahdit pimine dayanarak tamamlandığında kuvvet uygulamaya devam etmeyiniz. Eğer uygun bir kapatma momenti ile vana açılıp kapanmıyorsa, kapatma momentini artırmak için levye veya benzeri aletler kullanarak vanayı zorlamayın. Çünkü bu durum, vana parçalarında tamir edilemez hasarları artırabilir.Dikkat:
Yanlışlıkla kapatılmasının önlemi alınmadan vana küresine dışarıdan fiziksel müdahaleden kaçınınız. Küresel vanalarda su çekici darbelerinin oluşmasını önlemek için ani hızlı açma kapamalardan kaçınınız.Önemli:
Vananın tesisatta kapalı pozisyonda uzun süre beklemesi gerektiği durumlarda küre yüzeyinde oluşabilecek kireç ve tortu tabakasının oluşmasını önlemek amacı ile vanayı haftada bir kez açıp kapatınız.Avantajları:
- Hafif-Monoblok Dizayn
- Kısa Ara Mesafe
- Yerden Tasarruf
- Kolay Montaj
- Universal UygulamaMontaj:
Tesisatta her konumda montaj yapılır.
BV-16 Bıçaklı Sürgülü Vana
Sürgülü vanalar; akışkan geçişini iki sızdırmazlık halkası arasında, geçiş yönüne dik olarak kayan bir bıçak (sürgü) ile kapatıp açarak görevlerini yerine getirirler. Tam açık veya tam kapalı olarak çalışmaları tercih edilir. Hassas akış kontrolü için uygun değillerdir. Daha çok lifli akışkanlarda, örneğin kâğıt sanayii ve atık su hatlarında kullanılmaya uygun bir vana çeşididir. Tek parçalı gövdesi ve elastomer (EPDM) siti ile tam sızdırmazlık sağlar. Akışkan özelliğine göre metal sitli olarak da üretilebilir.Volanlı, dişli kutulu, zincir çarklı, pnömatik aktüatörlü veya elektrik aktüatörlü olabilir. Yükselen ve yükselmeyen milli alternatifleri de mevcuttur.Kullanım Şekli
Genelde manuel. (Ops. pnömatik aktüatörlü)Avantajları
- Tam açık vana, akış için direnci oldukça düşük ve düzgün bir geçiş sağlar.
- Her iki taraftan akış için de kullanılabilir.
- Vana herhangi bir konumda monte edilebilir. Ancak milin yere dik ve volanın üstte olması tercih edilir.
- Büyük anma çaplarında bile kısa vana boyu söz konusudur.
- Ekonomiktir ve rahatlıkla temin edilebilir.
- Yüksek basınçlara uygun tipleri vardır.
- Bakımı kolaydır.Anma Ölçüleri
DN 50’den DN 600’e kadarÇalışma Sıcaklık Aralığı
Genelde -10 °C ve +80 °C aralığındadır.Gövde Malzemesi
GGG40Çalışma Basıncı
PN16Uygulama Alanları
- Kağıt endüstrisi
- Arıtma tesisleri
- Maden sektörü
- Kimyasal üretim tesisleri
- Gıda
- Soğuk-sıcak su hatları
