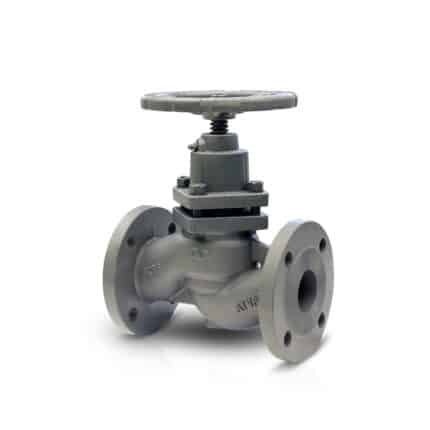

PV-16 Pistonlu Vana
Pistonlu vana, disk ve sitin yerine silindirik bir piston ve iki elastik, değiştirilebilir conta kullanılarak üretilen bir çeşit glob vanadır. Piston vanalar, bu yapılarından dolayı sızdırmazlık konusunda rakiplerine karşı büyük bir üstünlük taşımaktadırlar.Avantajları:
• Çift sızdırmazlık bölgesi, basit ve güvenilir sızdırmazlık sağlar.
• Titreşimi ve türbülansı önler ve akışkan karakteristiğini olumlu etkiler.
• Uzun ömürlüdür ve sık sık bakıma ihtiyaç duymaz.
• Contalar, vana hatta bağlı durumdayken kolaylıkla değiştirilebilir.
• Vana Anahtarına ihtiyaç yoktur.
• Kendi, kendini temizleyen, birikintilere karşı dirençli bir yapıya sahiptir.Uygulamalar:
• Sıcak ve Soğuk Su Uygulamaları
• Buhar Uygulamaları
• Basınçlı Hava Uygulamaları
• Kimyasal Akışkanlar (Asidik ve Alkali olmayan akışkanlar)
• Yağ UygulamalarıMalzeme Yapısı:
Gövde: GGG40 Sfero Döküm
Kapak: GGG40 Sfero Döküm
Volan: AlSI 304 Paslanmaz Çelik + Grafit
Piston: 1.4104 Paslanmaz Çelik
Bağlantı: Flanşlı
Maks. Çalışma Basıncı: 16 bar
Maks. Çalışma Sıcaklığı: 300 ºC
V-3TP Aktüatör Takılabilir Üç Parçalı Paslanmaz Çelik Küresel Vana
Küresel vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Küresel vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.Ayvaz V-3TP Aktüatör Takılabilir Üç Parçalı Paslanmaz Çelik Küresel Vanalar, su altında 10 bar’ da açık ve kapalı pozisyonlarda %100 hava testine tabi tutulurlar. Bu vana türlerine Aktüatör kolayca monte edilebilir.Malzeme Yapısı:
Gövde: AISI316 / AISI304 Pas. Çelik
Küre: AISI316 / AISI304 Pas. ÇelikBağlantılar:
DişliNominal Çap:
DN15 (1/2”) - DN100 (4”)Basınç Değerleri:
Maks. 60 bar’a kadarSıcaklık Aralığı:
Malzeme yapısına göre -25 °C’den 180 °C’ye kadar.Uygulamalar:
-Isıtma-soğutma hatları
-Gıda tesisleri
-Kimya sektörü
-Gemi inşaatları
-Kağıt fabrikaları
-Sıcak su ve soğuk su hatlarıMontaj:
Montaj her pozisyonda yapılır.

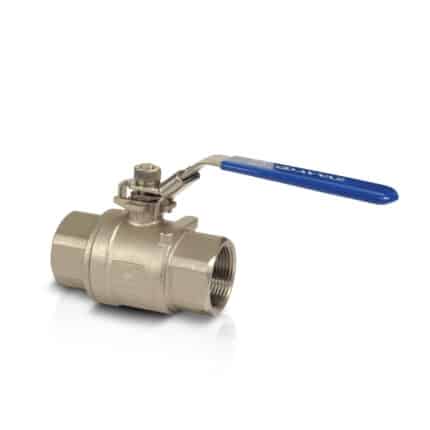

V-2T İki Parçalı Paslanmaz Çelik Küresel Vana
Küresel vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Küresel vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur. Ayvaz V-2T İki Parçalı Paslanmaz Çelik Küresel Vanalar, su altında 10 bar’ da açık ve kapalı pozisyonlarda %100 hava testine tabi tutulurlar.Malzeme Yapısı:
Gövde: AISI316 / AISI304 Pas. Çelik
Küre: AISI316 / AISI304 Pas. ÇelikBağlantılar:
DişliNominal Çap:
DN15 (1/2”) - DN100 (4”)Basınç Değerleri:
Maks. 63 bar’ a kadarSıcaklık Aralığı:
Malzeme yapısına göre -25°C’den 180°C’ye kadar.Uygulamalar:
-Isıtma-soğutma hatları
-Gıda tesisleri
-Kimya sektörü
-Gemi inşaatları
-Kağıt fabrikaları
-Kondens hatları

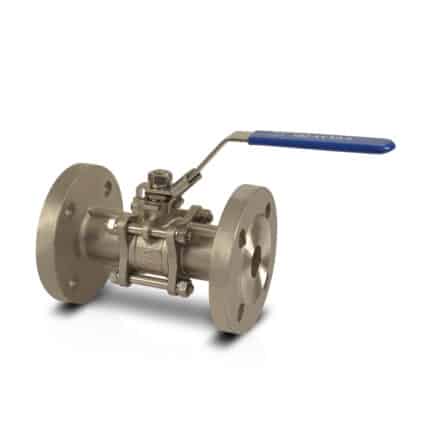

V-3F Üç Parçalı Flanşlı Paslanmaz Çelik Küresel Vana
Küresel vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Küresel vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır. Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.Ayvaz V-3F Üç Parçalı Flanşlı Paslanmaz Çelik Küresel Vanalar, su altında 10 bar’ da açık ve kapalı pozisyonlarda %100 hava testine tabi tutulurlar.Malzeme Yapısı:
Gövde: AISI316 / AISI304 Pas. Çelik
Küre: AISI316 / AISI304 Pas. ÇelikBağlantılar:
FlanşlıNominal Çap:
DN15 (1/2” ) - DN100 (4” )Basınç Değerleri:
Maks. 40 bar’ a kadarSıcaklık Aralığı:
Malzeme yapısına göre -25°C’ den 180°C’ ye kadar.Uygulamalar:
-Isıtma-soğutma hatları
-Gıda tesisleri
-Kimya sektörü
-Gemi inşaatları
-Kağıt fabrikaları
-Sıcak su ve soğuk su hatlarıMontaj:
Montaj her pozisyonda yapılır.

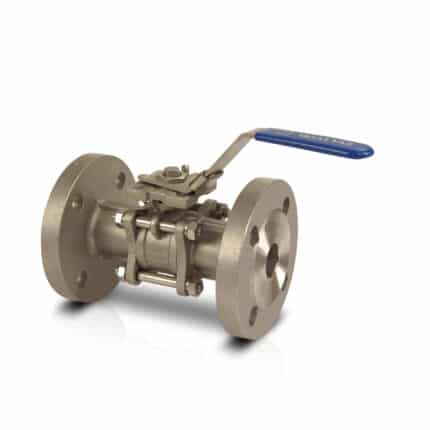

V-3FP Aktüatör Takılabilir Üç Parçalı Flanşlı Paslanmaz Çelik Küresel Vana
Küresel vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Küresel vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.Ayvaz V-3FP Aktüatör Takılabilir Üç Parçalı Flanşlı Paslanmaz Çelik Küresel Vanalar, su altında 10 bar’da açık ve kapalı pozisyonlarda %100 hava testine tabi tutulurlar.Malzeme Yapısı:
Gövde: AISI316 / AISI304 Paslanmaz Çelik
Küre: AISI316 / AISI304 Paslanmaz Çelik

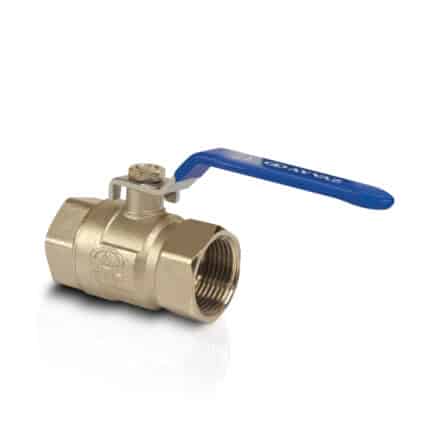

SK-120 Küresel Vana
Su ve hava tesisatları için dizayn edilmiş, TSE’ye uygun pirinç gövdeli küresel vanadır. TS EN 13547'de atıf yapılan dayanım kuvvetlerine uygun olmalıdır.Uygulamalar:
Su ve hava hatlarında kullanılır.Montaj:
Montaj her pozisyonda yapılır.Çalışma Basıncı: PN25
Çalışma Sıcaklığı: 110 °C
Conta: NBR
Gövde: CuZn40Pb2
Vana Standardı: TS EN 13547
Vida Diş Normu: EN ISO 228-1

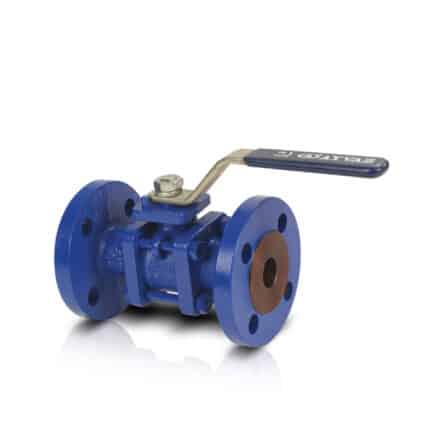

TGV-10 Üç Parçalı Tam Geçişli Küresel Vana
Küresel vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Küresel vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.Ayvaz TGV-10 Üç Parçalı Tam Geçişli Küresel Vanalar, açma-kapama ve akış kontrolü sağlayan önemli kontrol elemanlarıdır. Yapıları ve akışkan geçiş şekli nedeniyle küresel vanalar en az basınç kaybına sahip vanalardır. Özellikle Ayvaz TGV-10 Tam Geçişli Küresel Vanalar ile aynı çaptaki boruda oluşan basınç kaybına “ eşdeğer bir basınç kaybı” sağlanır.ISO 5211’e uygun üst flanşı mevcut olup, aktüatör takımına uygundur.Malzeme Yapısı:
Gövde: GG25 Pik DökümBağlantılar:
FlanşlıNominal Çap:
DN15 (1/2”) – DN200 (8”)Basınç Değerleri:
Maks. 16 bar’ a kadarSıcaklık Aralığı:
Malzeme yapısına göre -10°C’den 180°C’ ye kadar.Uygulamalar:
-Isıtma-soğutma hatları
-Gıda tesisleri
-Gemi inşaatları
-Kağıt fabrikaları

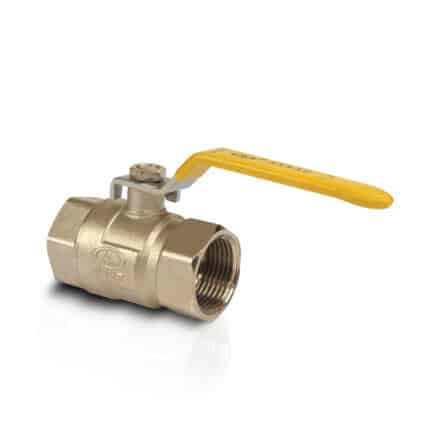

DK-107 Küresel Vana (Doğalgaz İçin)
Monoblok vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Monoblok vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.Ayvaz MBK-50 Monoblok Vanalar, kısa ara mesafeye sahip, yerden tasarruf sağlayan ürünlerdir.Malzeme Yapısı:
Gövde: Karbon Çelik
Küre: AISI304 Paslanmaz ÇelikBağlantılar:
FlanşlıNominal Çap:
DN15 (1/2”) - DN100 (4”)Basınç Değerleri:
Maks. 32 bar’a kadarSıcaklık Aralığı:
Malzeme yapısına göre -40 ºC’den 110 ºC’ye kadar.Uygulamalar:
-LNG ve LPG hatları
-Fuel-oil boru hatları

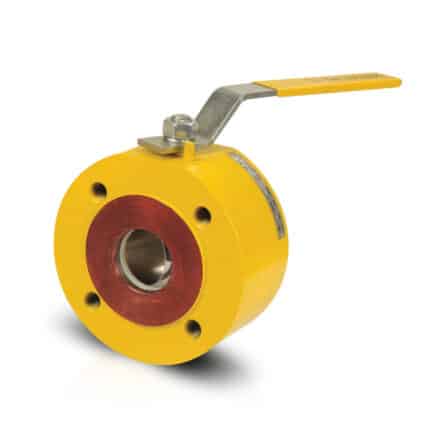

MBK-50 Monoblok Vana (Doğalgaz İçin)
Monoblok vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Monoblok vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.Ayvaz MBK-50 Monoblok Vanalar, kısa ara mesafeye sahip, yerden tasarruf sağlayan ürünlerdir.Malzeme Yapısı:
Gövde: Karbon Çelik
Küre: AISI304 Paslanmaz ÇelikBağlantılar:
FlanşlıNominal Çap:
DN15 (1/2”) - DN100 (4”)Basınç Değerleri:
Maks. 32 bar’a kadarSıcaklık Aralığı:
Malzeme yapısına göre -40 ºC’den 110 ºC’ye kadar.Uygulamalar:
-LNG ve LPG hatları
-Fuel-oil boru hatları

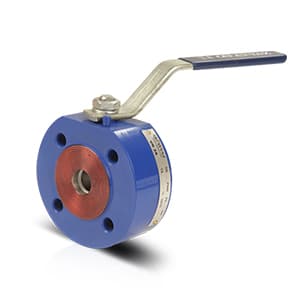

MBK-40 Monoblok Vana (Sıvılar İçin)
Monoblok vanalarda esas eleman, ortasında delik bulunan bir küredir. Bu kürenin 90° dönüşünde tam açık pozisyondan tam kapalı poziyona geçilir. Monoblok vanalar çok açılıp kapanan veya çabuk açılıp kapanması istenen yerlerde öncelikle kullanılırlar.Avantajları, basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Sızdırmazlık; kürenin sızdırmazlığı ve milin sızdırmazlığı olarak iki kademeden oluşur.Ayvaz MBK-40 Monoblok Vanalar, kısa ara mesafeye sahip, yerden tasarruf sağlayan ürünlerdir.Malzeme Yapısı:
Gövde: Karbon Çelik
Küre: AISI 304 Paslanmaz ÇelikBağlantılar:
FlanşlıNominal Çap:
DN15 (1/2”) - DN100 (4”)Basınç Değerleri:
Maks. 40 bar’a kadarSıcaklık Aralığı:
Malzeme yapısına göre -40 ºC’den 110 ºC’ye kadar.Uygulamalar:
-Isıtma-soğutma hatları
-Gıda tesisleri
-Kimya sektörü
-Gemi inşaatları
-Kağıt fabrikaları

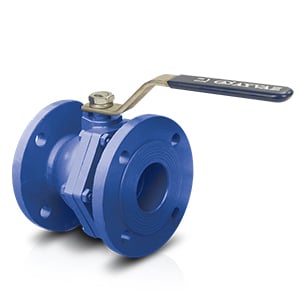

TGV-20 Tam Geçişli Küresel Vana
Küresel vananın ana kısmı ortasında delik bulunan küreseldir. Bu top 90 derece döndüğünde kapanır veya açılır. Hızlı olması gereken uygulamalar için kullanışlıdırlar.Avantajları;
Minimum basınç kaybı
Açması ve kapatması kolay
İyi sızdırmazlık
Kompakt tasarımTGV-20 3 parçadan oluşur. Konfigürasyonları nedeniyle minimum basınç kaybı sağlarlar. Aktüatörler kolayca monte edilebilir.Malzeme Yapısı:
Gövde: GG25 dökme demir
Top: AISI 316 paslanmaz çelikBağlantı:
FlanşlıNominal Çap:
DN40 (1 1/2”) - DN200 (8”)Çalışma Basıncı:
16 çubuğa kadarÇalışma Sıcaklığı:
-10 ila 120°CTipik Uygulamalar:
Isıtma ve iklimlendirme sistemleri
Gıda endüstrisi Kimya endüstrisi
Gemi yapımı
Kağıt fabrikaları

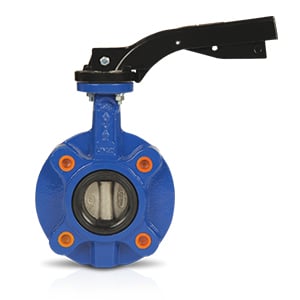

KV-18 Lug Tip Kelebek Vana
Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır.Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.Ayvaz KV-18 Lug Tip Kelebek Vanalar DIN standartlarındaki flanşların arasına monte edilecek şekilde ve kolla çalıştırılmaya uygun olarak dizayn edilmişlerdir. Vana lastiği ve disk uygun ortam için değişik malzemelerden temin edilebilir.Tüm çaplar için redüktör tavsiye edilir. DN300 üzeri için yalnızca redüktörlü olarak üretilir.Malzeme Yapısı:
Gövde: Sfero Döküm GGG 40.3
Disk: Alüminyum Bronz
Conta: NBR
Mil: DN40-DN300=SS420
DN350-DN600=SS431Bağlantılar:
Wafer TipNominal Çap:
DN40 (1 1/2”) – DN600 (24”)Basınç Değerleri:
Maks. 16 bar'a kadarSıcaklık Aralığı:
Malzeme yapısına göre -10 ºC’ den 80 ºC’ ye kadar.Uygulamalar:
-Isıtma, havalandırma ve iklimlendirme sistemleri
-Su arıtma ve dağıtım sistemleri
-Maden sanayii
-Gemi inşaası ve sondaj tesisleri
-Gıda ve kimya işletmeleri
-Petrol ve gaz prosesleri
-Yangın söndürme sistemleri
