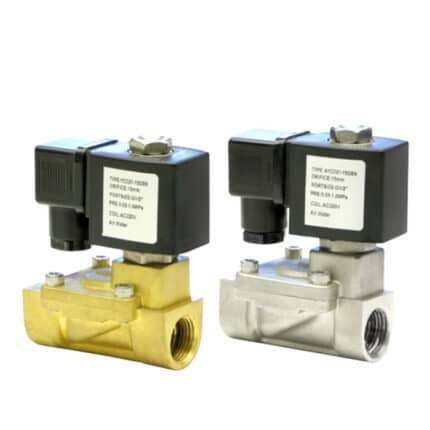

AYC-4000 Genel Kullanım Selenoid Valf
Selenoid vana; yağ, hava, su gibi çeşitli akışkanları kontrol etme amaçlı kullanılan elektromanyetik valflere verilen isimdir. Valfin içerisinde bulunan pistonun hareket edebilmesi için bobine elektriksel güç verilir. Elektrik akımı bobin içerisinde hareket ettiğinde piston elektromıknatıs halini alır ve bobinin kullanım durumuna göre pistonu hareket ettirir.Böylece giriş kanalı akışkan maddeyi çıkış doğrultusunda itmeye başlar. Sinyal kesildiğinde ise vana eski durumuna dönerek akışkan maddenin geçişini engeller.Bağlantı: 1/2' Dişli, 2'' Dişli
Volt: 220V/AC
Conta Malzemesi: NBR (Opsiyonel olarak EPDM, Viton)
Gövde Malzemesi: PirinçMaks. Çalışma Sıcaklığı (NBR): 0°C - 80°C
Maks. Çalışma Sıcaklığı (EPDM): 120 °C (Ops.)
Maks. Çalışma Sıcaklığı (Viton): 150 °C (Ops.)Basınç: 0-10 bar
Koruma Sınıfı: IP65
Akışkan: Yağ, Hava, Su
Selenoid Tipi: Normalde Kapalı (Opsiyonel Normalde Açık)
Kontak: NC/NO

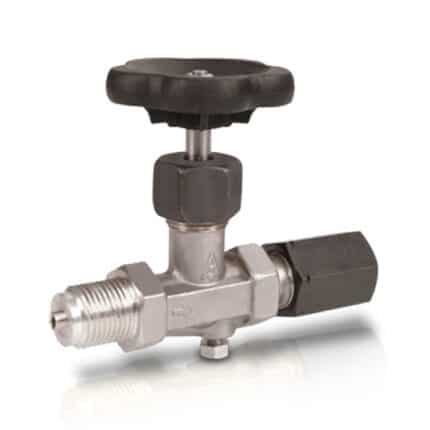

MV-420 Manometre Vanası
Ayvaz Manometre muslukları, basınç ölçerlerin kontrol amaçlı kullanıldığı ve basınç değerinin sürekli görülmesinin istenmediği yerlerde kullanılırlar. Böylece istendiğinde musluklar açılarak ölçme işlemi gerçekleştirilir. Basınç ve diferansiyel basınç ölçümü için Ayvaz MV-420 boşaltmalı manometre vanaları ve manifoldları, kimya ve petrokimya sanayii, enerji santralleri, yakıt tesisleri ve çelik fabrikalarında kullanılmaktadır.DIN 3230’a göre basınç testlidir. Sıvı, buhar ve gaz uygulamaları (Aynı zamanda NACE - BEB standardına göre atık gaz hizmeti) için uygundur. EN 10204’e uygun malzeme sertifikaları ile denetleme sertifikaları mevcuttur.
PKV-50 Pnömatik Pistonlu Vana
Pnömatik vana tek etkili pistonun hava kumandalı aktüatör ile hareket ettirilmesi ile çalışır. Normalde kapalı pozisyondadır. Aktüatöre hava verilmesi ile piston yukarı doğru hareket eder ve vana açılır, hava kesildiğinde yaya aracılığıyla piston itilerek vana kapalı konuma getirilir. Şekil itibariyle Y tipi vanadır.Uygulamalar:
Tekstil baskı ve boyama
İlaç ve tıbbi ekipmanlar
Gıda Tesisleri
Organik ve inorganik kimya endüstrisi
Su/lağım boşaltımı
Kağıt fabrikaları
Demir-çelik fabrikalarıKullanıldığı Akışkanlar:
- Su
- Sıcak ve kızgın su
- Buhar
- LPG, basınçlı gazlar ve hava akaryakıt (Fuel-oil)
- Oksijen, hidrojen ve nitrojen gibi gazlar
- Çeşitli kimyasal akışkanlarMontaj:
Doğru montaj seçimi uygun şartlara göre yapılmalıdır. Gövde üzerindeki ok işareti akış yönünde olmalıdır. Boruya her yönde monte edilebilir. Fakat açık/kapalı pozisyonu anlayabilmek için tahrik başlığının görülecek yerde olmasında fayda vardır.Avantajlar:
- Kolay kullanım
- Kolay montaj
- Düşük enerji sarfiyatı
- Uzun çalışma ömrü
- Güvenilirlik
- Yüksek Sızdırmazlık
- Akış Kontrolü
MV-330 Schneider Manometre Musluğu
Schneider Manometre muslukları, basınç ölçerlerin kontrol amaçlı kullanıldığı ve basınç değerinin sürekli görülmesinin istenmediği yerlerde kullanılırlar. Böylece istendiğinde musluklar açılarak ölçme işlemi gerçekleştirilir.Basınç ve diferansiyel basınç ölçümü için Schneider MV-416 İki Yollu Boşaltmalı, MV-416 Üç Yollu Boşaltmalı, MV-330 Manometre Vanaları ve Manifoldları, kimya ve petrokimya sanayii, enerji santralleri, yakıt tesisleri ve çelik fabrikalarında kullanılmaktadır.DIN 3230’a göre basınç testlidir. Sıvı, buhar ve gaz uygulamaları (Aynı zamanda NACE-BEB standardına göre atık gaz hizmeti) için uygundur. EN 10204’e uygun malzeme sertifikaları ie denetleme sertifikaları mevcuttur.Teknik ÖzelliklerMV-330
Mil, Valf, Sit: 1.4104 Paslanmaz Çelik
Gövde ve Kapak: Pirinç
Salmastra: PTFE
Maks Çalışma Sıcaklığı: 120 °C
Maks Çalışma Basıncı: 25 bar
Nominal Çap: DN15 (1/2")MV-416 / MV-417
Mil, Valf, Sit: 1.4104 Paslanmaz Çelik
Gövde ve Kapak: Pirinç
Salmastra: PTFE
Maks Çalışma Sıcaklığı: 120 °C
Maks Çalışma Basıncı: 250 bar
Nominal Çap: DN15 (1/2")
MV-416 Schneider Manometre Musluğu
Schneider Manometre muslukları, basınç ölçerlerin kontrol amaçlı kullanıldığı ve basınç değerinin sürekli görülmesinin istenmediği yerlerde kullanılırlar. Böylece istendiğinde musluklar açılarak ölçme işlemi gerçekleştirilir.Basınç ve diferansiyel basınç ölçümü için Schneider MV-416 İki Yollu Boşaltmalı, MV-416 Üç Yollu Boşaltmalı, MV-330 Manometre Vanaları ve Manifoldları, kimya ve petrokimya sanayii, enerji santralleri, yakıt tesisleri ve çelik fabrikalarında kullanılmaktadır.DIN 3230’a göre basınç testlidir. Sıvı, buhar ve gaz uygulamaları (Aynı zamanda NACE - BEB standardına göre atık gaz hizmeti) için uygundur. EN 10204’e uygun malzeme sertifikaları ie denetleme sertifikaları mevcuttur.TEKNİK ÖZELLİKLERMV-330
Mil, Valf, Sit: 1.4104 Paslanmaz Çelik
Gövde ve Kapak: Pirinç
Salmastra: PTFE
Maks Çalışma Sıcaklığı: 120°C
Maks Çalışma Basıncı: 25 bar
Nominal Çap: DN15 (1/2")MV-416 / MV-417
Mil, Valf, Sit: 1.4104 Paslanmaz Çelik
Gövde ve Kapak: Pirinç
Salmastra: PTFE
Maks Çalışma Sıcaklığı: 120°C
Maks Çalışma Basıncı: 250 bar
Nominal Çap: DN15 (1/2")
MV-417 Schneider Manometre Musluğu
Schneider Manometre muslukları, basınç ölçerlerin kontrol amaçlı kullanıldığı ve basınç değerinin sürekli görülmesinin istenmediği yerlerde kullanılırlar. Böylece istendiğinde musluklar açılarak ölçme işlemi gerçekleştirilir.Basınç ve diferansiyel basınç ölçümü için Schneider MV-416 İki Yollu Boşaltmalı, MV-416 Üç Yollu Boşaltmalı, MV-330 Manometre Vanaları ve Manifoldları, kimya ve petrokimya sanayii, enerji santralleri, yakıt tesisleri ve çelik fabrikalarında kullanılmaktadır.DIN 3230’a göre basınç testlidir. Sıvı, buhar ve gaz uygulamaları (Aynı zamanda NACE - BEB standardına göre atık gaz hizmeti) için uygundur. EN 10204’e uygun malzeme sertifikaları ie denetleme sertifikaları mevcuttur.Teknik Özellikler:MV-330
Mil, Valf, Sit: 1.4104 Paslanmaz Çelik
Gövde ve Kapak: Pirinç
Salmastra: PTFE
Maks Çalışma Sıcaklığı: 120 °C
Maks Çalışma Basıncı: 25 bar
Nominal Çap: DN15 (1/2")MV-416 / MV-417
Mil, Valf, Sit: 1.4104 Paslanmaz Çelik
Gövde ve Kapak: Pirinç
Salmastra: PTFE
Maks Çalışma Sıcaklığı: 120 °C
Maks Çalışma Basıncı: 250 bar
Nominal Çap: DN15 (1/2")
HA-52 Hava Atıcı
Hava ve diğer gazlar sistemlerden tahliye edilmezse sıvı sistemler düzgün çalışamaz. HA-52 korozyona karşı dayanıklıdır ve sesleri de emer. Soğuk su, sıcak su veya diğer sıvılar gibi sıvı sistemler olarak kullanılabilirler. Bakım için uygundurlar.Malzeme Yapısı:
Gövde ve kapak: GGG 40.3 Sfero döküm
İç parçalar: AISI 304 Paslanmaz çelikBağlantı:
Vidalı
FlanşlıNominal Çap:
DN5 (1/2”)Çalışma Basıncı:
16 bara kadarÇalışma Sıcaklığı:
200 ºc'ye kadarTipik Uygulamalar:
Sıvı
Sıcak su kazanı
