DBV-30 Dinamik Tip Balans Vanası
Dinamik Balans Vanaları, debinin değişmesi sonucunda sistemde oluşacak fark basıncındaki değişikliği algılayarak, vana giriş ve çıkışı arasındaki fark basıncını kontrol eden ve debinin “ tasarım değerlerini” aşmasını önleyen tesisat elemanlarıdır.Ayvaz DBV-30 Dinamik Balans Vanaları, diyaframı sayesinde kullanıldıklar sistemlerde istenilen akış miktarını otomatik olarak dengelemektedirler. Uygun tasarımı sayesinde yüksek oranda ses ve titreşim absorbsiyonu sunan bu ürünler, basit bir çalışma mantığı ve yapısına sahiptirler ve kolaylıkla sökülüp temizlenebilirler.Sistemde sürekli akışın olmasından dolayı, tortu ve pislik oluşumu azdır.Malzeme Yapısı:
Gövde: Pirinç
Diyafram: EPDMBağlantılar:
DişliNominal Çap:
DN15 (1/2”) – DN50 (2”)Basınç Değerleri:
Maks. 16 bar’ a kadarSıcaklık Aralığı:
Malzeme yapısına göre -20 ºC’den 120 ºC’ye kadar.Uygulamalar:
-Isıtma-soğutma sistemleri
-Endüstriyel tesisatlar
-Bina mekanik tesisatları
-İklimlendirme tesisatları
DBV-40 Dinamik Balans Vanası
Dinamik Balans Vanaları, debinin değişmesi sonucunda sistemde oluşacak fark basıncındaki değişikliği algılayarak, vana giriş ve çıkışı arasındaki fark basıncını kontrol eden ve debinin “ tasarım değerlerini” aşmasını önleyen tesisat elemanlarıdır.Ayvaz DBV-40 Dinamik Balans Vanaları, diyaframı sayesinde kullanıldıklar sistemlerde istenilen akış miktarını otomatik olarak dengelemektedirler. Uygun tasarımı sayesinde yüksek oranda ses ve titreşim absorbsiyonu sunan bu ürünler, basit bir çalışma mantığı ve yapısına sahiptirler ve kolaylıkla sökülüp temizlenebilirler.Sistemde sürekli akışın olmasından dolayı, tortu ve pislik oluşumu azdır.Uygulamalar:
-Isıtma-soğutma sistemleri
-Endüstriyel tesisatlar
-Bina mekanik tesisatları
-İklimlendirme tesisatları

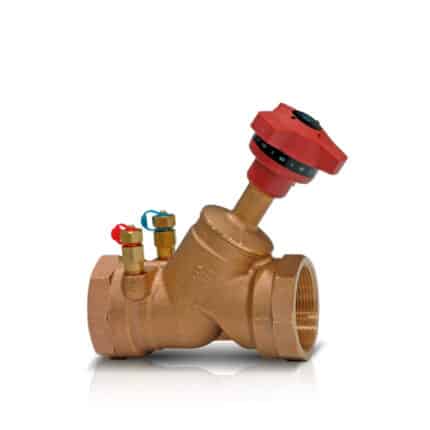

BSBV-100 Statik Balans Vanası
Balans vanası ısı transferi istenen cihaz ve üniteler için tasarlanmış malzemelerdir. Isı transferi için debinin üstünde bir akışı engelleyerek sistemin çok daha güvenilir, dengeli ve sağlıklı çalışmasını sağlayan vana özellikle sıcaklıkların konfor şartlarına ulaşmasına imkan tanır. Isıtma ve soğutma sistemlerinde ısı transferi beklenilen cihaz veya üniteler tasarlanmış debinin üstünde bir akışı kabul ettiğinde dengesiz çalışma sonucuna bağlı olarak maliyette yükselebilmektedir. Tüm bunların önüne geçmek amacı ile armatür, cihaz veya ısıtma ve soğutma sistemleri tüm üniteleri için en ucuz konfor sıcaklığını sağlayacak balans vanasını tercih edebilirsiniz.Özellikler:
- Yüksek sızdırmazlık
- Kompakt yerleşim
- Çevre dostu
- EN-12266-1 Standartlarında
- Flanşlar EN1092-2 StandartlarındaUygulamalar:
- Endüstriyel soğuk ve sıcak su tesisleri
- Isıtma sistemlerinde
- Sanayi teknolojilerinde
- Soğutma ve Havalandırma tesisatlarında
-Bu vanalar ayarlanabilir kısma diskine sahip eşit yüzde performanslı y tipi glob vanalardır.
-Çift düzenleyici özellik, vana açılmasını 3 mm alyan anahtarıyla ayarlanmasına izin verir.
-Vananın çalışması pozisyon göstergesi yada kaydedilebilir ayar konumu olan el çarkı ile yapılmaktadır.

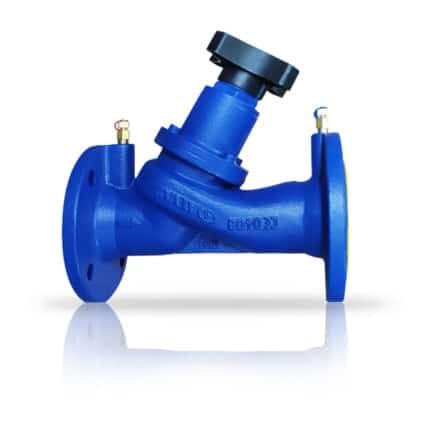

BSBV-200 Statik Balans Vanası
Dağıtım sistemlerinde sıklıkla yaşanan önemli sorunlardan biri debi değerinin değişkenliğidir. Bu sorunun temelinde, sistemin farklı kolon ve branşmanlarında farklı dirençlerin oluşması yatmaktadır.Debinin yetersizliği, sistemlerde iş görememezliğe neden olur ve ısıtma-soğutma sistemlerinde ciddi oranda sıcaklık farkı oluşmasına neden olur. Bu durum, sistemin enerji tüketimini artırarak, sistemdeki cihazların ömrünün kısalmasına sebebiyet verebilir. Statik Balans Vanalarını kullanarak, debi değerleri balanslanabilir ve böylece sistemde dizayn edilen debi miktarları elde edilebilir.Statik Balans Vanalarında, ihtiyaç duyulan Kv değeri hesaplanarak çap tayin edilir. Bu çapa bağlı olarak, vananın istenen debi değerini sağlayabileceği açıklık pozisyonu belirlenir ve vana bu pozisyona getirilir.Son yapılan balanslama işleminden sonra vananın açıklık pozisyonunu kaybetmemek için vananın açılması limitlenir. Bu durumda vana kapatılabilir ancak vana açılmak istendiğinde ayar değerinden fazla açılamaz.Malzeme Yapısı:
Gövde ve Kapak: GG25 Pik Döküm
Disk: GG25 Pik DökümBağlantılar:
FlanşlıNominal Çap:
DN65 (2 1/2”) – DN300 (12”)Basınç Değerleri:
Maks. 16 bar’ a kadarSıcaklık Aralığı:
Malzeme yapısına göre -10 ºC’den 120 ºC’ye kadar.Uygulamalar:
-Isıtma-soğutma sistemleri
-Endüstriyel tesisatlar
-Bina mekanik tesisatları
-İklimlendirme tesisatları
