Standart Kompansatörler
Ayvaz metal körüklü kompansatörler, en son CAD ve üretim teknikleri kullanılarak tasarlanıp üretilmektedir. Kompansatörlerin ana kullanım alanları, boru hattı uygulamalarıdır. Kompansatörlerimiz aşağıdaki özellikleriyle, farklı endüstrilerin ihtiyaçlarını karşılamak için sürekli olarak kullanılmaktadır:
- Güvenli çalışma
- Sıcaklık ve basınç direnci
- Esneklik sayesinde kolay montaj
- Güvenilir bağlantı
- Vakum direnci
- Mükemmel hizmet ömrü ve durumu
- Nominal Çap: DN 15 - DN 7000
- Nominal Basınç: PN 2,5 - PN 63
- Bağlantılar: Kaynak Uçları. EN10216 ve 10217'ye göre (standart)
- ASME B36.10, GOST-R (isteğe bağlı)
- Flanşlar: DIN EN 1092/1'e göre (standart)
- ANSI B16.5 ve B16.47, GOST-R, JIS (isteğe bağlı)
- Malzeme: Uygulama sıcaklığına ve akışkana göre malzeme seçimi
Bez Kompansatörler
Bez kompansatörler boru ve borulara monte edilen son derece esnek bağlantılardır. Mekanik ve akustik hareketlerin bir sonucu olarak oluşan titreşimlerin yanı sıra ısı veya yanlış hizalamadan kaynaklanan genleşmeyi telafi ederler.Bez kompansatörler, yüksek dereceli sentetik malzemelerden, elastomerlerden ve asbest içermeyen kumaşlardan üretilmiştir. Üstün esneklikleri sayesinde eksenel, yanal, açısal ve burulma hareketlerini sönümleyebilirler. Bez kompansatörler esas olarak hava veya temiz gaz gibi gazlı ortamlar veya sıvı maddelerin yanı sıra, agresif ve aşındırıcı içeren gazlar için kullanılır.Uygulama Alanları• Gaz türbin tesisleri
• Enerji santralleri, kazan veya dizel enerjili tesisler
• Çimento endüstrisi
• Kimya ve petrokimya endüstrisi
• Metalurji endüstrisiTASARIM (ÇOKLU TASARIM)Flanş alanında güçlendirilmiş cam kumaş
Ortam koruması için silikon kaplı cam kumaş
Asit bariyeri olarak PTFE-Folyo
Sıcaklık koruması olarak cam veya seramik elyaf
Süper hizmet tipi silika veya yalıtım paketini korumak için cam kumaş
Esnek bağlantıyı 600 °C'nin üzerindeki sıcaklıklara karşı korumak için ön yalıtım
Yapı ve şekil; sıcaklıklara, hareketlere ve yapı biçimine göre değişir
Şekillendirme için paslanmaz çelik tel örgü ve şeklin korunmasıÜRETİM FORMLARITüp/Bant Formu:Çalışma Sıcaklığı: -60 - 450 °C
Çalışma Basıncı: 200 mbar'a kadar
Yalnızca dairesel tip mevcutturU Formu:Çalışma Sıcaklığı: -60 ila 600 °C
Çalışma Basıncı: 1 bar'a kadar
Dairesel ve amp; Dikdörtgen türleri mevcutturTüp Formu (Dairesel)/Bant Formu (Dikdörtgen)Çalışma Sıcaklığı: -60 ila 1200 °C
Çalışma Basıncı: 1 bar'a kadar
Dairesel ve amp; Dikdörtgen tipler mevcuttur
600 °C'nin üzerinde ön izolasyon gereklidir (Destek)
Hız 20 m/s'yi aştığında veya ortamda parçacık bekleniyorsa bir bölme plakası takılmalıdır.
CV-11 / S1 – S2 Disko Çekvalf
Çekvalfler genel maksatlı armatürler olup, sıvılar, gazlar ve buhar için uygulama alanları vardır. İşletme emniyetini yükseltirler ve duruma göre komplike armatürlerin yerine geçebilirler. Böyle bir armatürün kullanımı montaj mesafesinin ve montaj zamanının kısa olması, yerden tasarruf sağlaması gibi özelliklerinden dolayı Ayvaz ÇV11/S1-S2 Disko Çekvalfi avantajlı hale getirir.Çekvalflerin çalışan parçası menteşeli bir disktir. Bu disk, tek yönde menteşe pimi üzerinde serbestçe hareket edebilir. Otomatik olarak akışkan hareketi ile çalışır. Akışkan bir yönde akarken, disk açılarak geçişe müsaade eder. Ters yönde akış halinde ise disk kapanr. Böylece çekvalfin takıldığı hat üzerinde akış tek yönlü olur.Uygulamalar:- Demir, çelik, maden endüstrisi
- Isıtma, havalandırma boru hatları
- Mineral ve yağ endüstrisi
- Ağaç işleri ve kağıt endüstrisi
- Teksil endüstrisi
- Su, kondens ve buhar hatları
- Gemi inşaatları

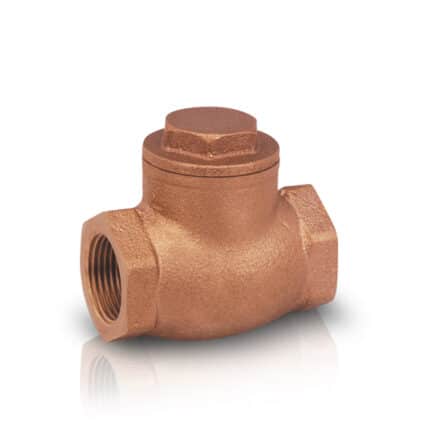

BC-100 Bronz Çalpara Çekvalf
Özellikler: Yenilenebilir yatak diski, vidalı başlık, çinkosuzlaştırılmaya dayanıklı, vana hattayken sit değiştirilebilir, dişli bağlantı.Malzeme Yapısı:
Gövde: Bronz
Kapak: Bronz CC491K
Disk: Bronz CC491K
Klape: Pirinç CW617N
Menteşe: Paslanmaz çelikBağlantılar:
DişliNominal Çap:
DN15 (1/2”) – DN50 (2”)Basınç Değerleri:
Maks. 20 bar’a kadarSıcaklık Aralığı:
-10 °C’den 170 °C’ye kadarUygulamalar:
- Sıcak ve soğuk hatları
- Buhar tesisatları
- Yağ devreleri
SC-201 Çalpara Tip Çekvalf
Çekvalfler genel maksatlı armatürler olup, sıvılar, gazlar, kondens ve havalar için uygulama alanları vardır. İşletme emniyetini yükseltirler ve duruma göre komplike armatürlerin yerine geçebilirler. Böyle bir armatürün kullanımı montaj mesafesinin ve montaj zamanının kısa olması, yerden tasarruf sağlaması gibi özelliklerinden dolayı Ayvaz SC-201 Çalpara Tip Çekvalfi avantajlı hale getirir.Çekvalflerin çalışan parçası menteşeli bir klapedir. Bu klape, tek yönde menteşe pimi üzerinde serbestçe hareket edebilir. Otomatik olarak akışkan hareketi ile çalışır. Akışkan bir yönde akarken, klape açılarak geçişe müsaade eder. Ters yönde akış halinde ise klape kapanır. Böylece çekvalfin takıldığı hat üzerinde akış tek yönlü olur.Malzeme Yapısı:
Gövde: AISI 304/316 Paslanmaz Döküm
Kapak: AISI 304/316 Paslanmaz Çelik
Bağlantılar: Dişli
Nominal Çap: DN15 (1/2”) - DN50 (2”)
Basınç Sınıfı: PN 16
Çalışma Sıcaklığı: 180 ºCUygulamalar:
-Su ve kondens Hatları
-Isıtma, soğutma ve iklimlendirme sistemleri
-Şehir suyu şebekeleri
-Hava tesisatları
-Kağıt fabrikaları
-Enerji santralleri
-Tersaneler ve gemi inşaatları
-Gemi mekanik ve soğutma sistemleri
-Mineral ve yağ endüstrisi
-Tekstil endüstrisi

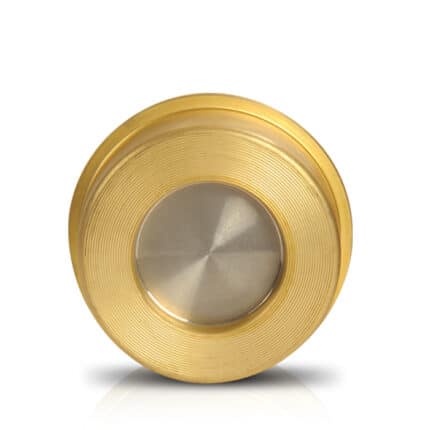

CV10/P Pirinç Disko Çekvalf
Çekvalfler genel maksatlı armatürler olup, sıvılar, gazlar ve buhar için uygulama alanları vardır. İşletme emniyetini yükseltirler ve duruma göre komplike armatürlerin yerine geçebilirler. Montaj mesafesinin ve montaj zamanının kısa olması, yerden tasarruf sağlaması gibi özelliklerinden dolayı Ayvaz ÇV 10P Disko Çekvalfi avantajlı hale getirir.Çekvalflerin çalışan parçası menteşeli bir disktir. Bu disk, tek yönde menteşe pimi üzerinde serbestçe hareket edebilir. Otomatik olarak akışkan hareketi ile çalışır. Akışkan bir yönde akarken, disk açılarak geçişe müsaade eder. Ters yönde akış halinde ise disk kapanr. Böylece çekvalfin takıldığı hat üzerinde akış tek yönlü olur.Malzeme Yapısı:
Gövde: Pirinç
İç aksam: Komple Paslanmaz Çelik
Yay, Disk, Segman: Paslanmaz ÇelikBağlantılar:
Wafer tipNominal Çap:
DN15 (1/2”) – DN100 (4”)Basınç Değerleri:
Maks. 16 bar’ a kadarSıcaklık Aralığı:
Malzeme yapısına göre -10 ºC’den 250 ºC’ye kadar.Uygulamalar:
-Demir, çelik, maden endüstrisi
-Isıtma, havalandırma boru hatları
-Mineral ve yağ endüstrisi
-Ağaç işleri ve kağıt endüstrisi
-Teksil endüstrisi
-Su, kondens ve buhar hatları
-Gemi inşaatları
CV-10-S1/S2 Paslanmaz Disko Çekvalf
Çekvalfler genel maksatlı armatürler olup, sıvılar, gazlar ve buhar için uygulama alanları vardır. İşletme emniyetini yükseltirler ve duruma göre komplike armatürlerin yerine geçebilirler. Böyle bir armatürün kullanımı montaj mesafesinin ve montaj zamanının kısa olması, yerden tasarruf sağlaması gibi özelliklerinden dolayı Ayvaz ÇV10/S1 - S2 Disko Çekvalfi avantajlı hale getirir.Çekvalflerin çalışan parçası menteşeli bir disktir. Bu disk, tek yönde menteşe pimi üzerinde serbestçe hareket edebilir. Otomatik olarak akışkan hareketi ile çalışır. Akışkan bir yönde akarken, disk açılarak geçişe müsaade eder. Ters yönde akış halinde ise disk kapanr. Böylece çekvalfin takıldığı hat üzerinde akış tek yönlü olur.Malzeme Yapısı:
Gövde: AISI 304 Hassas Döküm (ÇV10/S1), AISI 316 Hassas Döküm (ÇV10/S2)
İç aksam: AISI 304L Komple Paslanmaz Çelik (ÇV10/S1), AISI 316L Komple Paslanmaz Çelik (ÇV10/S2)Bağlantılar:
Wafer tipNominal Çap:
DN15 (1/2” ) – DN100 (4” )Basınç Değerleri:
Maks. 40 bar'a kadarSıcaklık Aralığı:
Malzeme yapısına göre -10ºC’ den 300ºC’ ye kadar.Uygulamalar:
-Demir, çelik, maden endüstrisi
-Isıtma, havalandırma boru hatları
-Mineral ve yağ endüstrisi
-Ağaç işleri ve kağıt endüstrisi
-Teksil endüstrisi
-Su, kondens ve buhar hatları
-Gemi inşaatları
CV11 Çekvalf
Çekvalfler genel maksatlı armatürler olup, sıvılar, gazlar ve buhar için uygulama alanları vardır. İşletme emniyetini yükseltirler ve duruma göre komplike armatürlerin yerine geçebilirler. Böyle bir armatürün kullanımı montaj mesafesinin ve montaj zamanının kısa olması, yerden tasarruf sağlaması gibi özelliklerinden dolayı Ayvaz ÇV 11 Disco Çekvalfi avantajlı hale getirir.Çekvalflerin çalışan parçası menteşeli bir disktir. Bu disk, tek yönde menteşe pimi üzerinde serbestçe hareket edebilir. Otomatik olarak akışkan hareketi ile çalışır. Akışkan bir yönde akarken, disk açılarak geçişe müsaade eder. Ters yönde akış halinde ise disk kapanr. Böylece çekvalfin takıldığı hat üzerinde akış tek yönlü olur.Malzeme Yapısı:
Gövde: GG25 Pik Döküm
İç aksam: Komple Paslanmaz ÇelikBağlantılar:
Wafer tipNominal Çap:
DN125 (5”) – DN200 (8”)Basınç Değerleri:
Maks. 16 bar’ a kadarSıcaklık Aralığı:
Malzeme yapısına göre -10 ºC’ den 300 ºC’ ye kadar.Uygulamalar:
-Demir, çelik, maden endüstrisi
- Isıtma, havalandırma boru hatları
-Mineral ve yağ endüstrisi
-Ağaç işleri ve kağıt endüstrisi
-Teksil endüstrisi
-Su, kondens ve buhar hatları
-Gemi inşaatları

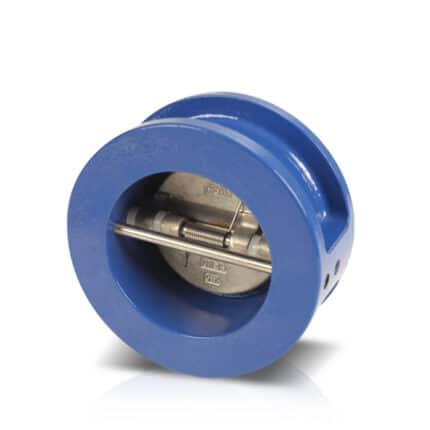

CV-20/21/25/26 Çift Plakalı Çekvalf
Ayvaz ÇV-20/21/25/26 Çift Plakalı Çek Valfler, minimum akış sınırlaması ile çalışmaya uygun olarak dizayn edilmişlerdir. Çift yaylı yarım disklerin boru hattında çalışma şekli; kauçuk sitli disk herhangi bir geri akışa karşı pozitif bir kapama sağlar ve esnek sit ses oluşumunu önler.Ayvaz ÇV-20/21/25/26 Çift Plakalı Çekvalfler hafiftir ve daha fazla esneklik sağlar. Klasik çalpara çekvalflere göre montajı daha kolaydır ve flanşlar arası mesafesi daha kısadır. Uluslararası flanş standartlarına (DIN, ANSI, JIS & BS) uygun olarak üretilirler. Çift Plakalı Çekvalfler, kompakt dizayn, kolay montaj, iyi bir akış özelliği, düşük basınç kaybı ve dikey ve yatay montaj imkanı gibi özelliklere sahiptir.Malzeme YapısıGövde: GG25 Pik Döküm (ÇV-20/25)
GGG40 Sfero Döküm (ÇV-21/26)Disk: AISI 316 Paslanmaz Çelik (ÇV-20/21) GGG 40 Nikel Kaplı (ÇV-25/26)Bağlantılar: Wafer tipNominal Çap: DN50 (2”) – DN600 (24”)Basınç Değerleri: Maks. 16 bar’a kadarSıcaklık Aralığı: Malzeme yapısına göre -10 °C’den 110 °C’ye kadar.Uygulamalar:
- Isıtma, soğutma ve iklimlendirme sistemleri
- Yüksek frekans hatları
- Yangın söndürme ve sulama sistemleri
- Gemi mekanik ve soğutma sistemleri
- Demir, çelik, maden endüstrisi
- Mineral ve yağ endüstrisi
- Ağaç işleri ve kağıt endüstrisi
- Teksil endüstrisi
- Su hatları
CV-30/33/35 Çalpara Tip Çekvalf
Ayvaz ÇV-30/33/35 Çalpara Tip çekvalf modellerinde güçlendirilmiş yay teknolojisi kullanılarak, disk üzerinde tam kapanma sağlanır. Bu durum her yönde montaj ayrıcalığı sağlamaktadır. Basınç kayıpları minimize edilerek maksimum akış sağlanır.Çalpara Tip çekvalfler, minimum akış sınırlaması ile çalışmaya uygun olarak dizayn edilmişlerdir. Çift yaylı yarım disklerin boru hattında çalışma şekli; kauçuk sitli disk herhangi bir geri akışa karşı pozitif bir kapama sağlar ve esnek sit ses oluşumunu önler. Ayvaz ÇV-30/33/35 Çalpara Tip Çekvafler hafiftir ve daha fazla esneklik sağlar. Kompakt dizayn, kolay montaj, iyi bir akış özelliği, düşük basınç kaybı ve dikey ve yatay montaj imkanı gibi özelliklere sahiptir.Bağlantılar:
Wafer tipNominal Çap:
DN32 (1 1/4”) - DN300 (12”)Uygulamalar:
-Su hatları
-Dağıtım ve isale hatları
-Kağıt fabrikaları
-Tersaneler ve gemi inşaatları
-Isıtma, soğutma ve iklimlendirme sistemleri
-Yüksek frekans hatları
-Gemi mekanik ve soğutma sistemleri
-Mineral ve yağ endüstrisi
-Teksil endüstrisi
-PompalarBasınç Değerleri:
Maks. 16 bar’a kadarSıcaklık Aralığı:
ÇV-33: -10/+180 °C
ÇV-30/35: -10/+110 °C

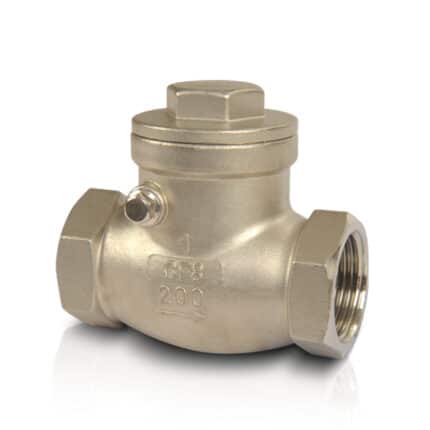

SC-200 Çalpara Tip Çekvalf
Çekvalfler genel maksatlı armatürler olup, sıvılar, gazlar, kondens ve havalar için uygulama alanları vardır. İşletme emniyetini yükseltirler ve duruma göre komplike armatürlerin yerine geçebilirler. Böyle bir armatürün kullanımı montaj mesafesinin ve montaj zamanının kısa olması, yerden tasarruf sağlaması gibi özelliklerinden dolayı Ayvaz SC-200 Çalpara Tip Çekvalfi avantajlı hale getirir.Çekvalflerin çalışan parçası menteşeli bir klapedir. Bu klape, tek yönde menteşe pimi üzerinde serbestçe hareket edebilir. Otomatik olarak akışkan hareketi ile çalışır. Akışkan bir yönde akarken, klape açılarak geçişe müsaade eder. Ters yönde akış halinde ise klape kapanır. Böylece çekvalfin takıldığı hat üzerinde akış tek yönlü olur.Malzeme Yapısı:
Gövde: AISI 304/316 Paslanmaz Döküm
Kapak: AISI 304/316 Paslanmaz Çelik
Bağlantılar: DişliNominal Çap: DN15 (1/2”) - DN50 (2”)
Basınç Sınıfı: PN 16
Çalışma Sıcaklığı: 180 ºCUygulamalar:
-Su ve kondens Hatları
-Isıtma, soğutma ve iklimlendirme sistemleri
-Şehir suyu şebekeleri
-Hava tesisatları
-Kağıt fabrikaları
-Enerji santralleri
-Tersaneler ve gemi inşaatları
-Gemi mekanik ve soğutma sistemleri
-Mineral ve yağ endüstrisi
-Tekstil endüstrisi
SC-600 Lift Çekvalf
Çekvalfler genel maksatlı armatürler olup, sıvılar ve gazlar gibi uygulama alanları vardır. İşletme emniyetini yükseltirler ve duruma göre komplike armatürlerin yerine geçebilirler. Böyle bir armatürün kullanımı montaj mesafesinin ve montaj zamanının kısa olması, yerden tasarruf sağlaması gibi özelliklerinden dolayı Ayvaz SC-600 Yaylı Çekvalfi avantajlı hale getirir.Çekvalflerin çalışan parçası menteşeli bir disktir. Bu disk, tek yönde menteşe pimi üzerinde serbestçe hareket edebilir. Otomatik olarak akışkan hareketi ile çalışır. Akışkan bir yönde akarken, disk açılarak geçişe müsaade eder. Ters yönde akış halinde ise disk kapanr. Böylece çekvalfin takıldığı hat üzerinde akış tek yönlü olur.Ayvaz SC-600 Yaylı Çekvalfler, her konumda monte edilebilirler.Malzeme Yapısı:
Gövde: Pirinç
Yay: Paslanmaz Çelik
Bağlantılar: Dişli
Nominal Çap: DN15 (1/2”) - DN50 (2”)
Basınç Değerleri: Maks. 16 bar’ a kadar,Sıcaklık Aralığı: Malzeme yapısına göre -10 ºC'den 110 ºC’ye kadar.Uygulamalar:
-Isıtma, soğutma ve iklimlendirme sistemleri
-Doğalgaz hatları
-Hava tesisatları
